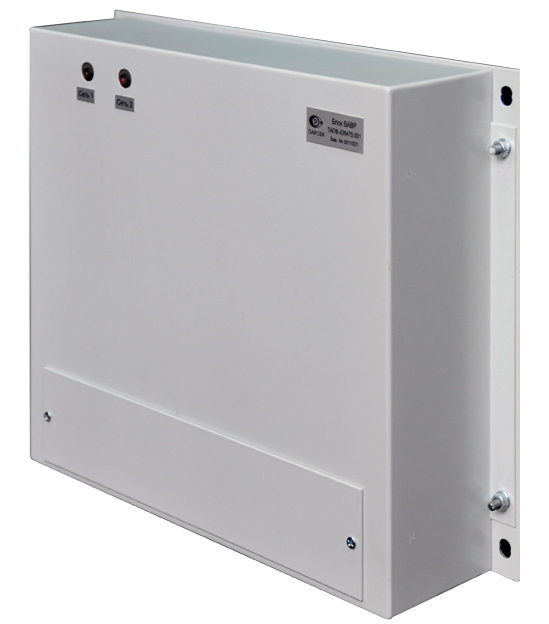

Блок аварийного включения резерва «БАВР»
Блок аварийного включения резерва «БАВР» предназначен для повышения надежности катодной защиты подземных металлических сооружений методом "холодного" резервирования двух устройств катодной защиты (УКЗ) мощностью до 9 кВт, а также для защиты УКЗ от повышения и понижения напряжения в питающей сети переменного тока 230 В.
Блок БАВР рекомендуется устанавливать в непосредственной близости от резервируемых УКЗ.
Технические характеристики блока аварийного включения резерва «БАВР»:
- К блоку могут быть подключены два УКЗ (основное и резервное) любого типа с выходными параметрами:
- диапазон выходного напряжения - от 2 до 100 В;
- максимальный выходной ток - 90 А;
- максимальная мощность - не более 9 кВт.
- максимальный выходной ток - 90 А;
- максимальная мощность - не более 9 кВт.
- Через блок осуществляется подача питания на основное и резервное УКЗ от промышленной двухфазной сети 230 В.
- Блок коммутирует выходной ток работающего (исправного) УКЗ к нагрузке
- Блок автоматически переключает основное УКЗ на резервное в случае выхода из строя основного УКЗ (выходное напряжение - менее 2 В)
- Блок отключает УКЗ от промышленной сети 230 В при выходе напряжения питания за пределы (160-260) В и в случае его исправного состояния переключает его на вторую сеть
- Переключение УКЗ с основного на резервное и переключение фаз сети производится по формуле «любое исправное УКЗ автоматически подключается к любой исправной фазе сети с приоритетом – основное УКЗ и первая фаза сети». Напряжение с неисправного УКЗ снимается. В случае выхода из строя фаз сети или обоих УКЗ повторный запуск блока возможен только в ручном режиме путем переключения автомата включения питания после устранения неисправности в сети или замены УКЗ
- Подача напряжения на основное УКЗ происходит с задержкой 4сек, переключение основного УКЗ на резервное – с задержкой 12сек, с резервного на основной УКЗ – 6 сек
- Все параметры блока (диапазон выходных напряжений, минимальная величина выходного напряжения УКЗ, времена задержек переключений и пр.) задаются программно и могут изменяться в каждом конкретном случае условий эксплуатации блока
- Блок выдерживает повышение напряжения в сети до 300 В
- Блок переключает электрод сравнения с основного УКЗ на резервное и обратно, в зависимости от того, какое УКЗ в данное время включено
- Блок осуществляет вывод вспомогательного питания в 230 В и максимальной мощностью 100 Вт от любой из исправно функционирующих фаз сети
- Максимальная рассеиваемая мощность - не более 15 Вт
- Масса блока - не более 8 кг
- Блок коммутирует выходной ток работающего (исправного) УКЗ к нагрузке
- Блок автоматически переключает основное УКЗ на резервное в случае выхода из строя основного УКЗ (выходное напряжение - менее 2 В)
- Блок отключает УКЗ от промышленной сети 230 В при выходе напряжения питания за пределы (160-260) В и в случае его исправного состояния переключает его на вторую сеть
- Переключение УКЗ с основного на резервное и переключение фаз сети производится по формуле «любое исправное УКЗ автоматически подключается к любой исправной фазе сети с приоритетом – основное УКЗ и первая фаза сети». Напряжение с неисправного УКЗ снимается. В случае выхода из строя фаз сети или обоих УКЗ повторный запуск блока возможен только в ручном режиме путем переключения автомата включения питания после устранения неисправности в сети или замены УКЗ
- Подача напряжения на основное УКЗ происходит с задержкой 4сек, переключение основного УКЗ на резервное – с задержкой 12сек, с резервного на основной УКЗ – 6 сек
- Все параметры блока (диапазон выходных напряжений, минимальная величина выходного напряжения УКЗ, времена задержек переключений и пр.) задаются программно и могут изменяться в каждом конкретном случае условий эксплуатации блока
- Блок выдерживает повышение напряжения в сети до 300 В
- Блок переключает электрод сравнения с основного УКЗ на резервное и обратно, в зависимости от того, какое УКЗ в данное время включено
- Блок осуществляет вывод вспомогательного питания в 230 В и максимальной мощностью 100 Вт от любой из исправно функционирующих фаз сети
- Максимальная рассеиваемая мощность - не более 15 Вт
- Масса блока - не более 8 кг
- Место размещения блока - помещения с нерегулируемыми климатическими условиями, где колебания температуры и влажности несущественно отличаются от колебаний на открытом воздухе, без прямого воздействия солнечного излучения, атмосферных осадков, ветра, песка и пыли
- Температура окружающей среды - от минус 45 °С до +50 °С
- Относительная влажность воздуха - до 95 % при температуре +25 °С
- Температура окружающей среды - от минус 45 °С до +50 °С
- Относительная влажность воздуха - до 95 % при температуре +25 °С
- Габариты - 390х332х100 мм
