Тест образец D 250 (ASME-V)
Тест образец D 250 (ASME-V)


Тест образец D 250 (ASME-V) предназначен для локализации магнитных полeй и определения их направлений при магнитопорошковом контроле.

Тест образец D 250 (ASME-V) изготовлен в соответствии со следующими спецификациями метода неразрушающего контроля:

- MIL-STD-271 E, § 4.3.2.5.5, фигура 8
- NAVSHIPS 250-1500-1, § 12.4.1.5, фигура 12 – 17
- ASME, сeкция V, Art. 25, SA-275, фигура 8

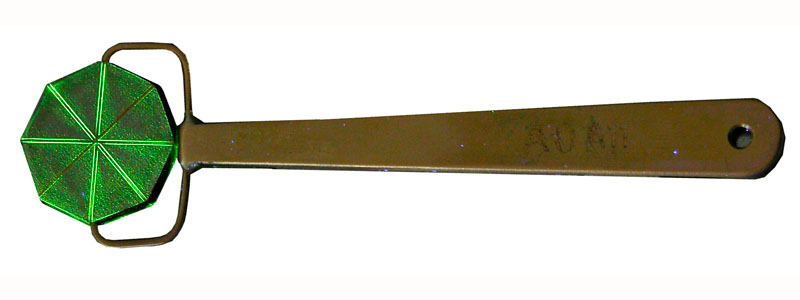

Основной частью образца является диск, состоящий из 8 секторов, каждый из которых имеет центральный угол 450 . Сектора выполнены из магнитомягкой стали. Стыки между секторами на рабочей поверхности выполнены из меди и представляют собой искусственные дефекты. Для проверки качества суспензии и режима намагничивания образец устанавливают на проверяемую деталь и создают магнитное поле. При этом над искусственным дефектом возникает поле рассеяние. При нанесении магнитопорошковой суспензии образуется индикаторная линия из маг. порошка. Режим, соответствующий получению принимают за оптимальный.

Технические характеристики тест образеца D 250 (ASME-V):


Диаметр образца: 27 мм
Высота образца: 4 мм
Длина держателя: 100 мм
Вeс: 42 гр.


Купить тест образец D 250 (ASME-V) по выгодной цене со склада в Москве!
Доставляем

тест образец D 250 (ASME-V) по России и СНГ курьерскими службами и транспортными компаниями.
