Измеритель сопротивления изоляции напряжением до 5000 В

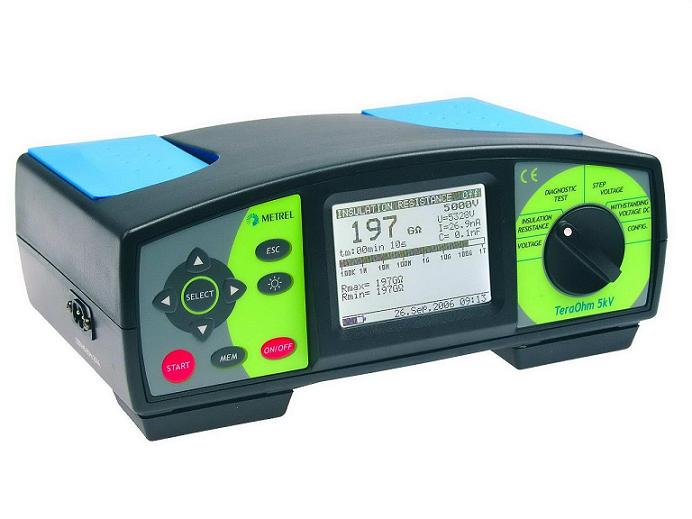

Metrel MI 2077 TeraOhm 5 kV
Metrel MI 2077 TeraOhm 5 kV
Ml 2077 прошел испытания в системе ГОСТ Р и имеет сертификат соответствия № РОСС SI.AЯ 6.B 10829.
Высоковольтный измеритель сопротивления изоляции напряжением до 5000 В постоянного тока Metrel MI 2077 TeraOhm 5 kV предназначен для проведения высоковольтных испытаний электрооборудования, трансформаторов, кабелей, высоковольтных генераторов, устройств защиты от перенапряжений и т.д.
Особенности измерителя сопротивления изоляции напряжением до 5000 В постоянного тока Metrel MI 2077 TeraOhm 5 kV:
- Возможность задания измерительного напряжения в диапазоне от 250 В до 5 кВ с шагом 50 В
- Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения)
- Диапазон измерения сопротивления изоляции – до 5 ТОм
- Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD
- Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин
- Высокая устойчивость к электромагнитным помехам
- Наличие защитного терминала GUARD для устранения токов утечки
- Большой ЖК дисплей с подсветкой
- Встроенная память позволяет сохранить до 1000 измерений
- Подключение к ПК посредством USB и RS232
- Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений
- Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения)
- Диапазон измерения сопротивления изоляции – до 5 ТОм
- Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD
- Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин
- Высокая устойчивость к электромагнитным помехам
- Наличие защитного терминала GUARD для устранения токов утечки
- Большой ЖК дисплей с подсветкой
- Встроенная память позволяет сохранить до 1000 измерений
- Подключение к ПК посредством USB и RS232
- Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений
Функции измерителя сопротивления изоляции напряжением до 5000 В постоянного тока Metrel MI 2077 TeraOhm 5 kV:
- Измерение сопротивления изоляции напряжением до 5 кВ
- Проверка изоляции ступенчато изменяющимся напряжением
- Измерение выдерживаемого напряжения / тока пробоя
- Расчет индекса поляризации PI
- Расчет коэффициента диэлектрического поглощения DAR
- Расчет коэффициента диэлектрического разряда DD
- Измерение напряжения и частоты переменного и постоянного тока до 600 В
- Измерение емкости
- Проверка изоляции ступенчато изменяющимся напряжением
- Измерение выдерживаемого напряжения / тока пробоя
- Расчет индекса поляризации PI
- Расчет коэффициента диэлектрического поглощения DAR
- Расчет коэффициента диэлектрического разряда DD
- Измерение напряжения и частоты переменного и постоянного тока до 600 В
- Измерение емкости
Технические характеристики измерителя сопротивления изоляции напряжением до 5000 В постоянного тока Metrel MI 2077 TeraOhm 5 kV:
Диапазон измерений/ Разрешение/ Погрешность измерений
Сопротивление изоляции:
0 … 999 кОм/ 1 кОм/ ±(5 % от измер. + 3 емр)
1,00 … 9,99 МОм/ 10 кОм/ ±(5 % от измер. + 3 емр)
10,0 … 99,9 МОм/ 100 кОм/ ±(5 % от измер. + 3 емр)
100 … 999 МОм/ 1 МОм / ±(5 % от измер. + 3 емр)
1,00 … 9,99 ГОм/ 10 МОм/ ±(5 % от измер. + 3 емр)
10,0 … 99,9 ГОм/ 100 МОм / ±(5 % от измер. + 3 емр)
100 … 999 ГОм/ 1 ГОм/ ±(5 % от измер. + 3 емр)
1,00 … 5,00 ТОм/ 10 ГОм/ ±(5 % от измер. + 3 емр)
Измерительное напряжение 0 … 5500 В/ 1 В/ ±(3 % от измер. + 3 В)
Ток утечки:
0,00 … 9,99 нА/ 0,01 нА/ ±(5 % от измер. + 0,05 нА)
10,0 … 99,9 нА/ 0,1 нА/ ±(5 % от измер. + 0,05 нА)
100 … 999 нА/ 1 нА/ ±(5 % от измер. + 0,05 нА)
1,00 … 9,99 мкА/ 10 нА/ ±(5 % от измер. + 0,05 нА)
10,0 … 99,9 мкА/ 100 нА/ ±(5 % от измер. + 0,05 нА)
100 … 999 мкА/ 1 мкА/ ±(5 % от измер. + 0,05 нА)
1,00 … 1,54 мА/ 10 мкА/ ±(5 % от измер. + 0,05 нА)
Отключающий ток утечки:
0,000 … 0,009 мA/ 1 мкA/ ±(3 % от измер. + 3 емр)
0,01 … 1,54 мА/ 10 мкА/ ±3 % от измер.
DAR - коэффициент диэлектрического поглощения
0,01 … 9,99/ 0,01/ ±(5 % от измер. + 2 емр)
10,0 … 100,0/ 0,1/ ±5 % от измер.
PI - индекс поляризации:
0,01 … 9,99/ 0,01/ ±(5 % от измер. + 2 емр)
10,0 … 100,0/ 0,1/ ±5 % от измер.
DD - коэффициент диэлектрического разряда:
0,01 … 9,99/ 0,01/ ±(5 % от измер. + 2 емр)
10,0 … 100,0/ 0,1/ ±5 % от измер.
Измерительное напряжение 0 … 5000 В/ 1 В/ ±(3 % от измер. + 3 В)
Напряжение пост. / перем. тока 0 … 600 В/ 1 В/ ±(3% от измер. + 3 В)
Частота 0 и 45…65 Гц/ 0,1 Гц/ ±0,2 Гц
Емкость:
0,0…99,9 нФ/ 0,1 нФ/ ±(5 % от измер. + 2 емр)
100 … 999 нФ/ 1 нФ/ ±(5 % от измер. + 2 емр)
1,00 … 50,00 мкФ/ 10 нФ/ ±(5 % от измер. + 2 емр)
Питание 7,2 В пост. тока (6 x1,2 В NiMH IEC LR20)
Дисплей матричный ЖК дисплей (160 x 116) с подсветкой
Категория перенапряжения 600 В CAT III
Класс защиты двойная изоляция
Подключение к ПК RS 232 и USB
Сопротивление изоляции:
0 … 999 кОм/ 1 кОм/ ±(5 % от измер. + 3 емр)
1,00 … 9,99 МОм/ 10 кОм/ ±(5 % от измер. + 3 емр)
10,0 … 99,9 МОм/ 100 кОм/ ±(5 % от измер. + 3 емр)
100 … 999 МОм/ 1 МОм / ±(5 % от измер. + 3 емр)
1,00 … 9,99 ГОм/ 10 МОм/ ±(5 % от измер. + 3 емр)
10,0 … 99,9 ГОм/ 100 МОм / ±(5 % от измер. + 3 емр)
100 … 999 ГОм/ 1 ГОм/ ±(5 % от измер. + 3 емр)
1,00 … 5,00 ТОм/ 10 ГОм/ ±(5 % от измер. + 3 емр)
Измерительное напряжение 0 … 5500 В/ 1 В/ ±(3 % от измер. + 3 В)
Ток утечки:
0,00 … 9,99 нА/ 0,01 нА/ ±(5 % от измер. + 0,05 нА)
10,0 … 99,9 нА/ 0,1 нА/ ±(5 % от измер. + 0,05 нА)
100 … 999 нА/ 1 нА/ ±(5 % от измер. + 0,05 нА)
1,00 … 9,99 мкА/ 10 нА/ ±(5 % от измер. + 0,05 нА)
10,0 … 99,9 мкА/ 100 нА/ ±(5 % от измер. + 0,05 нА)
100 … 999 мкА/ 1 мкА/ ±(5 % от измер. + 0,05 нА)
1,00 … 1,54 мА/ 10 мкА/ ±(5 % от измер. + 0,05 нА)
Отключающий ток утечки:
0,000 … 0,009 мA/ 1 мкA/ ±(3 % от измер. + 3 емр)
0,01 … 1,54 мА/ 10 мкА/ ±3 % от измер.
DAR - коэффициент диэлектрического поглощения
0,01 … 9,99/ 0,01/ ±(5 % от измер. + 2 емр)
10,0 … 100,0/ 0,1/ ±5 % от измер.
PI - индекс поляризации:
0,01 … 9,99/ 0,01/ ±(5 % от измер. + 2 емр)
10,0 … 100,0/ 0,1/ ±5 % от измер.
DD - коэффициент диэлектрического разряда:
0,01 … 9,99/ 0,01/ ±(5 % от измер. + 2 емр)
10,0 … 100,0/ 0,1/ ±5 % от измер.
Измерительное напряжение 0 … 5000 В/ 1 В/ ±(3 % от измер. + 3 В)
Напряжение пост. / перем. тока 0 … 600 В/ 1 В/ ±(3% от измер. + 3 В)
Частота 0 и 45…65 Гц/ 0,1 Гц/ ±0,2 Гц
Емкость:
0,0…99,9 нФ/ 0,1 нФ/ ±(5 % от измер. + 2 емр)
100 … 999 нФ/ 1 нФ/ ±(5 % от измер. + 2 емр)
1,00 … 50,00 мкФ/ 10 нФ/ ±(5 % от измер. + 2 емр)
Питание 7,2 В пост. тока (6 x1,2 В NiMH IEC LR20)
Дисплей матричный ЖК дисплей (160 x 116) с подсветкой
Категория перенапряжения 600 В CAT III
Класс защиты двойная изоляция
Подключение к ПК RS 232 и USB
Комплект поставки:
- Измерительный кабель, красный, 2 м
- Измерительный кабель, черный, 2 м
- Защитный кабель GUARD с зажимом «крокодил» , зеленый, 2 м
- Измерительный наконечник, красный
- Измерительный наконечник, черный
- Зажим типа «крокодил», черный, 2 шт.
- Сетевой кабель
- Руководство по эксплуатации
- Свидетельство о калибровке
