Многофункциональный измеритель параметров изоляции

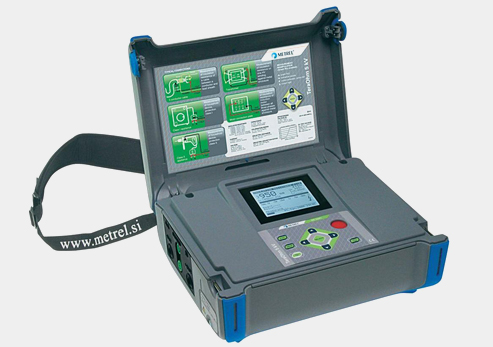

Metrel MI 3201 TeraOhm 5 kV Plus
Metrel MI 3201 TeraOhm 5 kV Plus
Многофункциональный измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus предназначен для проведения испытаний изоляции высоким напряжением до 5кВ.
Особенности многофункционального измерителя параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus:
- Возможность задания измерительного напряжения в диапазоне от 500 В до 5 кВ с шагом 25 В
- Диапазон измерения сопротивления изоляции – до 10 ТОм
- Функция измерения сопротивления изоляции ступенчато изменяющимся напряжением (5 значений измерительного напряжения)
- Полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD
- Построение графика R(t)
- Автоматическая калибровка после включения
- Встроенный таймер позволяет задавать время измерений от 1 с до 30 мин.
- Автоматический разряд испытываемого объекта после завершения измерений
- Высокая устойчивость к электромагнитным помехам.
- Наличие защитного проводника GUARD для отведения поверхностных токов утечки.
- Экранированные измерительные кабели
- Большой ЖК дисплей с подсветкой обеспечивает качественное отображение информации.
- Встроенная память позволяет сохранить до 1000 измеренийПодключение к ПК посредством USB и RS232
- Опциональное ПО TeraLink позволяет передавать данные и на ПК и генерировать протоколы измерений
- Питание – от аккумуляторных NiMh батарей; встроенное зарядное устройство
Функции многофункционального измерителя параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus:
- Измерение сопротивления изоляции до 10Том напряжением постоянного тока до 5кВ, построение графика R(t)
- Измерение емкости испытываемого объекта
- Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы
- Измерение выдерживаемого напряжения / тока пробоя
- Расчет индекса поляризации PI
- Расчет коэффициента диэлектрического поглощения DAR
- Расчет коэффициента диэлектрического разряда DD
- Измерение напряжения и частоты переменного и постоянного тока до 600 В
- Измерение емкости испытываемого объекта
- Проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы
- Измерение выдерживаемого напряжения / тока пробоя
- Расчет индекса поляризации PI
- Расчет коэффициента диэлектрического поглощения DAR
- Расчет коэффициента диэлектрического разряда DD
- Измерение напряжения и частоты переменного и постоянного тока до 600 В
Технические характеристики многофункционального измерителя параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus:
Сопротивление изоляции
Диапазон измерений/ Разрешение/ Погрешность измерений
U: 50В, 100В, 250В пост.тока
R: 0,00 ... 19,99 Мом/ 0,01MОм/ ±(5 % от измер. + 3 емр)
20,0 … 99,9 Мом/ 0,1MОм/ ±10 % от измер.
100,0 … 199,9 Мом/ 0,1MОм/ ±20 % от измер.
U: 500В, 1000В пост. тока
R: 0,00 ... 19,99 Мом/ 0,01MОм/ ±(5 % от измер. + 3 емр)
20,0 … 199,9 Мом/ 0,1MОм/ ±5 % от измер.
200 … 999 Мом/ 1MОм/ ±5 % от измер.
1,00 … 4,99 Гом/ 10 Мом/ ±10 % от измер.
5,00 … 19,99 Гом/ 10 Мом/ ±20 % от измер.
20,0 … 29,9 Гом/ 100 Мом/ более ±20 % от измер.
Целостность защитного проводника при токе 200 мA (R200мА)
0,00…19,99 Ом/ 0,01Ом/ ±(3 % от измер. + 3 емр)
20,0 … 199,9 Ом/ 0,1 Ом/ ±5 % от измер.
200 ... 1999 Ом/ 1 Ом/ ±5 % от измер.
Целостность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение)
0,0…19,9 Ом/ 0,1 Ом/ ±(5 % от измер. + 3 емр)
20 … 1999 Ом/ 1 Ом/ ±(5 % от измер. + 3 емр)
Напряжение
0 … 1200В/ 1В/ ±(3 % от измер. + 3 емр)
Питание 9В пост.тока (6 x 1,5В алкал. батарей или аккумул. NiMH, размер AА)
Категория перенапряжения 600V CAT III, 300V CAT IV
Степень защиты двойная изоляция
Рабочие условия От -10 до 40 С °
Подключение к ПК RS 232 или USB
Габариты 310 x 130 x 250 мм
Масса (без аксессуаров) 3 кг
Диапазон измерений/ Разрешение/ Погрешность измерений
U: 50В, 100В, 250В пост.тока
R: 0,00 ... 19,99 Мом/ 0,01MОм/ ±(5 % от измер. + 3 емр)
20,0 … 99,9 Мом/ 0,1MОм/ ±10 % от измер.
100,0 … 199,9 Мом/ 0,1MОм/ ±20 % от измер.
U: 500В, 1000В пост. тока
R: 0,00 ... 19,99 Мом/ 0,01MОм/ ±(5 % от измер. + 3 емр)
20,0 … 199,9 Мом/ 0,1MОм/ ±5 % от измер.
200 … 999 Мом/ 1MОм/ ±5 % от измер.
1,00 … 4,99 Гом/ 10 Мом/ ±10 % от измер.
5,00 … 19,99 Гом/ 10 Мом/ ±20 % от измер.
20,0 … 29,9 Гом/ 100 Мом/ более ±20 % от измер.
Целостность защитного проводника при токе 200 мA (R200мА)
0,00…19,99 Ом/ 0,01Ом/ ±(3 % от измер. + 3 емр)
20,0 … 199,9 Ом/ 0,1 Ом/ ±5 % от измер.
200 ... 1999 Ом/ 1 Ом/ ±5 % от измер.
Целостность защитного проводника при токе 7 мA (R7мА) (непрерывное измерение)
0,0…19,9 Ом/ 0,1 Ом/ ±(5 % от измер. + 3 емр)
20 … 1999 Ом/ 1 Ом/ ±(5 % от измер. + 3 емр)
Напряжение
0 … 1200В/ 1В/ ±(3 % от измер. + 3 емр)
Питание 9В пост.тока (6 x 1,5В алкал. батарей или аккумул. NiMH, размер AА)
Категория перенапряжения 600V CAT III, 300V CAT IV
Степень защиты двойная изоляция
Рабочие условия От -10 до 40 С °
Подключение к ПК RS 232 или USB
Габариты 310 x 130 x 250 мм
Масса (без аксессуаров) 3 кг
Комплект поставки:
- Прибор TeraOhm 5 kV Plus
- Сумка для аксессуаров
- Сетевой кабель
- 10 кВ экранированный измерительный кабель, красный, 2 м
- 10 кВ экранированный измерительный кабель, черный, 2 м
- 10 кВ зажим типа «крокодил», красный
- 10 кВ зажим типа «крокодил», черный
- Защитный кабель GUARD с зажимом «крокодил» , зеленый, 2 м
- 1,2 В аккумуляторные батареи NiMH, тип С, 6 шт.
- Книга „Guide to modern insulation testing“ на CD
- Руководство по эксплуатации
- Свидетельство о калибровке
Купить многофункциональный измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus по выгодной цене со склада в Москве!
Доставляем многофункциональный измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на многофункциональный измеритель параметров изоляции Metrel MI 3201 TeraOhm 5 kV Plus Вы можете по т/ф.:
+7 (495) 966-41-00 или по электронной почте на info@ndt-geo.ru
