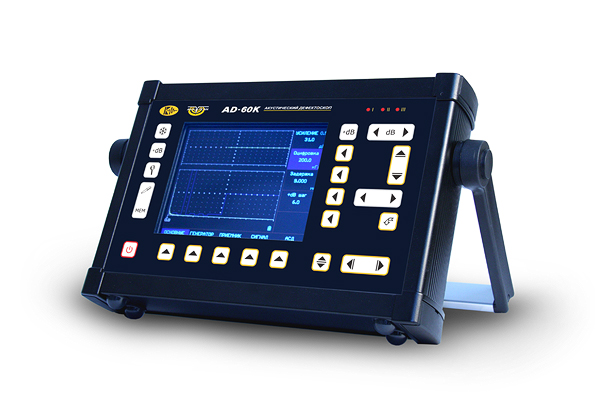

Акустический дефектоскоп АД-60К
Акустический дефектоскоп АД-60К предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.
Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.
Сферы применения:
Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.
Сферы применения:
- Авиационная и космическая промышленность
- Военная промышленность
- Машиностроение
- Судостроение и судоремонт
- Коммунальное хозяйство
Особенности акустического дефектоскопа АД-60К:
- Функция регулировки АЧХ - программируемого изменения чувствительности в спектральной области по 10 участкам
- Память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения
- Сохранение и вызов настроек дефектоскопа - 100 настроек
- Сохранение и просмотр результатов на экране дефектоскопа
- Возможность подключения импедансных и ударных преобразователей без подстройки к электронному блоку
- Все преобразователи оснащаются износостойкими корундовыми наконечниками
- Отдельная регулировка усиления
- Функция программируемого изменения чувствительности в спектральной области
- Оконная функция Хамминга
- Одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области
- Регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
- Интерфейс Ethernet для связи с ПК
Технические характеристики акустического дефектоскопа АД-60К:
Импульс возбуждения радиоимпульс с амплитудой 25/50В, и программируемой формой
Диапазон регулировки усиления 100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области
Отображение сигнала радиосигнал во временной области, спектр
Зоны контроля четыре независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД) световая и звуковая, индивидуальная логика определения дефекта в зоне
Дисплей цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
А-сигнал 480 x 300 точек в стандартном режиме
Память 500 настроек с А-сигналом; 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс Ethernet
Разъем подключения преобразователей LEMO FGG.OB
Аккумулятор Li-ion 8 А/ч
Время работы 6-8 часов от аккумуляторов
Внешнее питание блок питания от сети 220 В, 50Гц AC
Напряжение питания 18V/3,5A DC
Диапазон рабочих температур от -30 C до +55 C
Размер (В x Ш x Д) 190 мм x 285 мм x 50 мм
Масса 3,5 кг с аккумуляторами
Комплект поставки:
- Электронный блок дефектоскопа АД-60К
- Встроенный Li-Ion аккумулятор
- Сетевой блок питания /зарядное устройство
- Преобразователь импедансный совмещенный (SP)
- Преобразователь импедансный раздельно-совмещенный (RSP)
- Преобразователь ударный MIC-1 (опционально)
- Кабель "витая пара" – 2 шт.
- Ethernet hub (switch)
- Защитный чехол с поясным и шейным креплением
- ПО для ПК
- Руководство по эксплуатации
- Методика поверки
- Свидетельство о первичной поверке
- Кейс для переноски - Методика поверки
- Свидетельство о первичной поверке
Купить акустический дефектоскоп АД-60К по выгодной цене со склада в Москве!
Доставляем акустический дефектоскоп АД-60К по России и СНГ курьерскими службами и транспортными компаниями.
