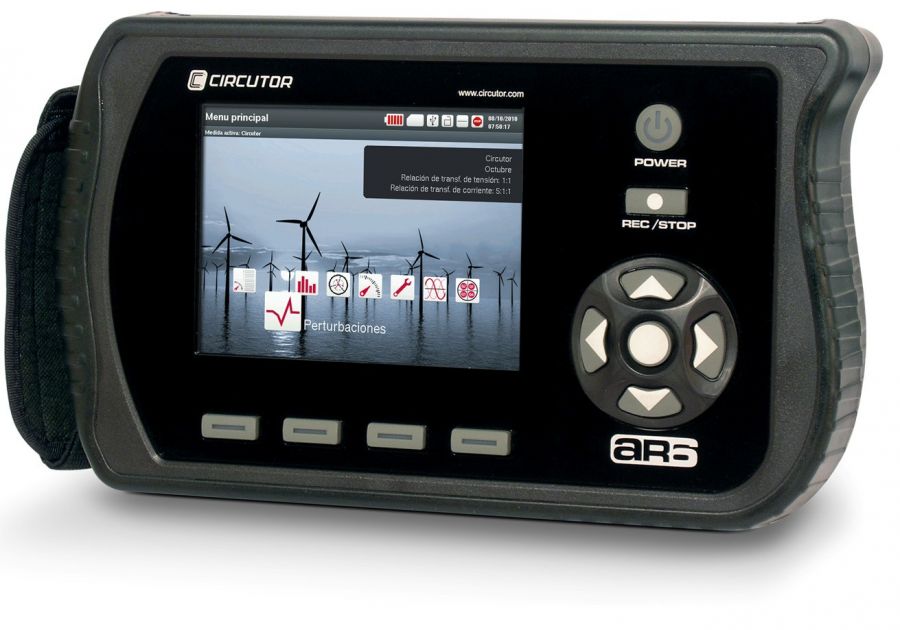

Портативный анализатор качества электроэнергии AR6
Анализатор качества электрической энергии CIRCUTOR AR6 в процессе внесения в Госреестр СИ РФ
Портативный анализатор качества электроэнергии AR6 предназначен для измерения, вычисления, записи и анализа параметров переменного напряжения и тока, включая гармонические составляющие до 49 порядка, в однофазных и трехфазных сетях.
Анализатор качества электроэнергии AR6 позволяет определить все параметры электроэнергии предусмотренные ГОСТ 13109, анализирует кратковременные возмущения: провалы, импульсы, перенапряжения наличие фликера (низкочастотной модуляции), позволяет регистрировать быстрые процессы, например, пуск двигателя.
Анализатор качества электроэнергии AR6 измеряет:
- Напряжения (фаза-нейтраль, фаза-фаза) каждой фазы и среднее
- Токи каждой фазы и среднее
- Частоту сети
- Коэффициент мощности в каждой фазе
- Активную, индуктивную и емкостную мощности по фазам и суммарно
- Неравномерность нагрузки
- Перекос фаз
- Активную, индуктивную и емкостную (потребленную и выданную) энергии
Портативный анализатор качества электроэнергии AR6 предназначен для измерения, вычисления, записи и анализа параметров переменного напряжения и тока, включая гармонические составляющие до 49 порядка, в однофазных и трехфазных сетях.
Анализатор качества электроэнергии AR6 позволяет определить все параметры электроэнергии предусмотренные ГОСТ 13109, анализирует кратковременные возмущения: провалы, импульсы, перенапряжения наличие фликера (низкочастотной модуляции), позволяет регистрировать быстрые процессы, например, пуск двигателя.
Анализатор качества электроэнергии AR6 измеряет:
- Напряжения (фаза-нейтраль, фаза-фаза) каждой фазы и среднее
- Токи каждой фазы и среднее
- Частоту сети
- Коэффициент мощности в каждой фазе
- Активную, индуктивную и емкостную мощности по фазам и суммарно
- Неравномерность нагрузки
- Перекос фаз
- Активную, индуктивную и емкостную (потребленную и выданную) энергии

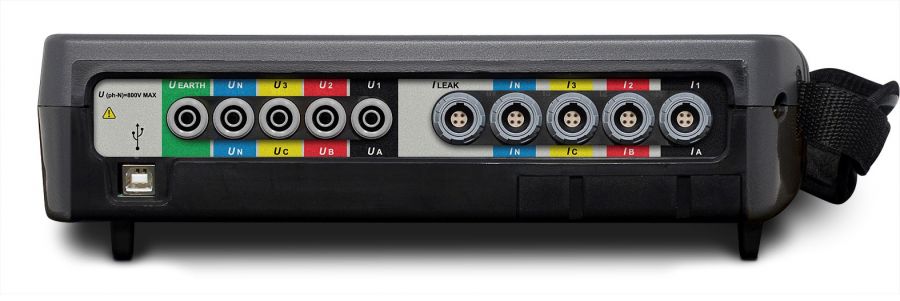

Анализатор электричества AR6 имеет 5 входов по напряжению и 5 токовых входов: токи по трем фазам, нейтрали и ток утечки.
Портативный анализатор качества электроэнергии AR6 используется:
- Для энергоаудита придприятий, заводов, школ, медицинских учреждений
- Для определения причин поломок различного оборудования
- Для оптимизации и модернизации потребления энергии
- Для подбора энергосберегающих систем и оборудования
- Для проверки счетчиков электрической энергии
Особенности анализатора качества электроэнергии AR6:
- Небольшой размер, маленький вес
- Действительные среднеквадратичные значения (R.M.S)
- Измерение мгновенных, максимальных и минимальных значений каждого отдельного электрического параметра
- Измерение количества электрической энергии
- Измерение гармоник, тока нейтрали
- Возможность установки порога записи
- Автоматический сбор данных в память через определенные пользователем промежутки времени
Портативный анализатор качества электроэнергии AR6 используется:
- Для энергоаудита придприятий, заводов, школ, медицинских учреждений
- Для определения причин поломок различного оборудования
- Для оптимизации и модернизации потребления энергии
- Для подбора энергосберегающих систем и оборудования
- Для проверки счетчиков электрической энергии
Особенности анализатора качества электроэнергии AR6:
- Небольшой размер, маленький вес
- Действительные среднеквадратичные значения (R.M.S)
- Измерение мгновенных, максимальных и минимальных значений каждого отдельного электрического параметра
- Измерение количества электрической энергии
- Измерение гармоник, тока нейтрали
- Возможность установки порога записи
- Автоматический сбор данных в память через определенные пользователем промежутки времени
Технические характеристики анализатора качества электроэнергии AR6:
Характеристики токовых входов
Входы для измерения тока: 1, 2, 3, N, Leak.
Входное напряжение: 0-2 В.
Пределы измерения: от 1 до 120% In.
Измерение тока в первичной цепи: зависит от используемых датчиков тока.
Допустимая перегрузка: 3 In.
Потребляемая мощность: <0,0004 BA.
Специальные функции: измерение тока утечки с использованием опции включения/выключения фильтра нижних частот.
Характеристики входов напряжения
Входы для измерения напряжения: U1, U2, U3, UN, Earth.
Пределы измерения входного напряжения: Un= 10- 800 В эфф. напряжения фаза-нейтраль.
Количество входов: 5.
Пиковое напряжение: 2500 В.
Крест-фактор: 1,0...1,875.
Полоса пропуская: 3,2 кГц.
Входной импеданс: 10 МОм.
Уровень долговременного перенапряжения: 1000 В эфф.
Уровень перенапряжения при переходных процессах длительностью <1 с: 2500 В.
Абсолютное максимальное напряжение: 6 кВ.
Потребляемая мощность: <0,04 ВА.
Максимальное напряжение в измерительной цепи
1000В для CAT III/ 600 В для CAT IV при высоте размещения ниже 3000 м.
1000В для CAT II/ 600 В для CAT III/ 300 В CAT IV при высоте размещения свыше 3000 м.
Пределы измерений: 10.00...800.00 В эфф.
Разрешение: 0,01 В эфф.
Точность: ±0,5% Vnom.
Характеристики ЖК-дисплея
Размер индикаторной панели: 5,7" (по диагонали).
Активная область ЖКД: 116,16 мм x 87,12 мм (ширина x высота).
Количество пикселей: 640 x 480 пикселей.
Тип разрешения: VGA.
Цвет дисплея: белый.
Количество цветов: 262000.
Тип подсветки: светодиодная.
Требования к окружающей среде
Рабочая температура: от 0 до +50°C.
Температура хранения: от -10 до +60°C.
Влажность: от 5 до 95%.
Механические характеристики
Габариты: 283 x 168 x 80 мм.
Вес: 1,640 кг.
Входы для измерения тока: 1, 2, 3, N, Leak.
Входное напряжение: 0-2 В.
Пределы измерения: от 1 до 120% In.
Измерение тока в первичной цепи: зависит от используемых датчиков тока.
Допустимая перегрузка: 3 In.
Потребляемая мощность: <0,0004 BA.
Специальные функции: измерение тока утечки с использованием опции включения/выключения фильтра нижних частот.
Характеристики входов напряжения
Входы для измерения напряжения: U1, U2, U3, UN, Earth.
Пределы измерения входного напряжения: Un= 10- 800 В эфф. напряжения фаза-нейтраль.
Количество входов: 5.
Пиковое напряжение: 2500 В.
Крест-фактор: 1,0...1,875.
Полоса пропуская: 3,2 кГц.
Входной импеданс: 10 МОм.
Уровень долговременного перенапряжения: 1000 В эфф.
Уровень перенапряжения при переходных процессах длительностью <1 с: 2500 В.
Абсолютное максимальное напряжение: 6 кВ.
Потребляемая мощность: <0,04 ВА.
Максимальное напряжение в измерительной цепи
1000В для CAT III/ 600 В для CAT IV при высоте размещения ниже 3000 м.
1000В для CAT II/ 600 В для CAT III/ 300 В CAT IV при высоте размещения свыше 3000 м.
Пределы измерений: 10.00...800.00 В эфф.
Разрешение: 0,01 В эфф.
Точность: ±0,5% Vnom.
Характеристики ЖК-дисплея
Размер индикаторной панели: 5,7" (по диагонали).
Активная область ЖКД: 116,16 мм x 87,12 мм (ширина x высота).
Количество пикселей: 640 x 480 пикселей.
Тип разрешения: VGA.
Цвет дисплея: белый.
Количество цветов: 262000.
Тип подсветки: светодиодная.
Требования к окружающей среде
Рабочая температура: от 0 до +50°C.
Температура хранения: от -10 до +60°C.
Влажность: от 5 до 95%.
Механические характеристики
Габариты: 283 x 168 x 80 мм.
Вес: 1,640 кг.
Комплект поставки:
- Circutor AR6
- 4AM54-FLEX Kit токоизмерительные гибкие кольца трёхдиапазонные- 4 шт
- Power Vision Plus программное обеспечение
- Интерфейсный USB кабель
- Фазные провода с зажимами типа "Крокодил"- 5 шт
- Карта памяти SD 2 Гб
- Сетевой адаптер
- Чехол для процессорного блока AR6
- Сумка для переноски
- Инструкция пользователя
Купить анализатор качества электрической энергии CIRCUTOR AR6 по выгодной цене со склада в Москве!
Доставляем анализатор качества электрической энергии CIRCUTOR AR6 по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на анализатор качества электрической энергии CIRCUTOR AR6 Вы можете по т/ф.:
+7 (495) 966-41-00 или по электронной почте на info@ndt-geo.ru
