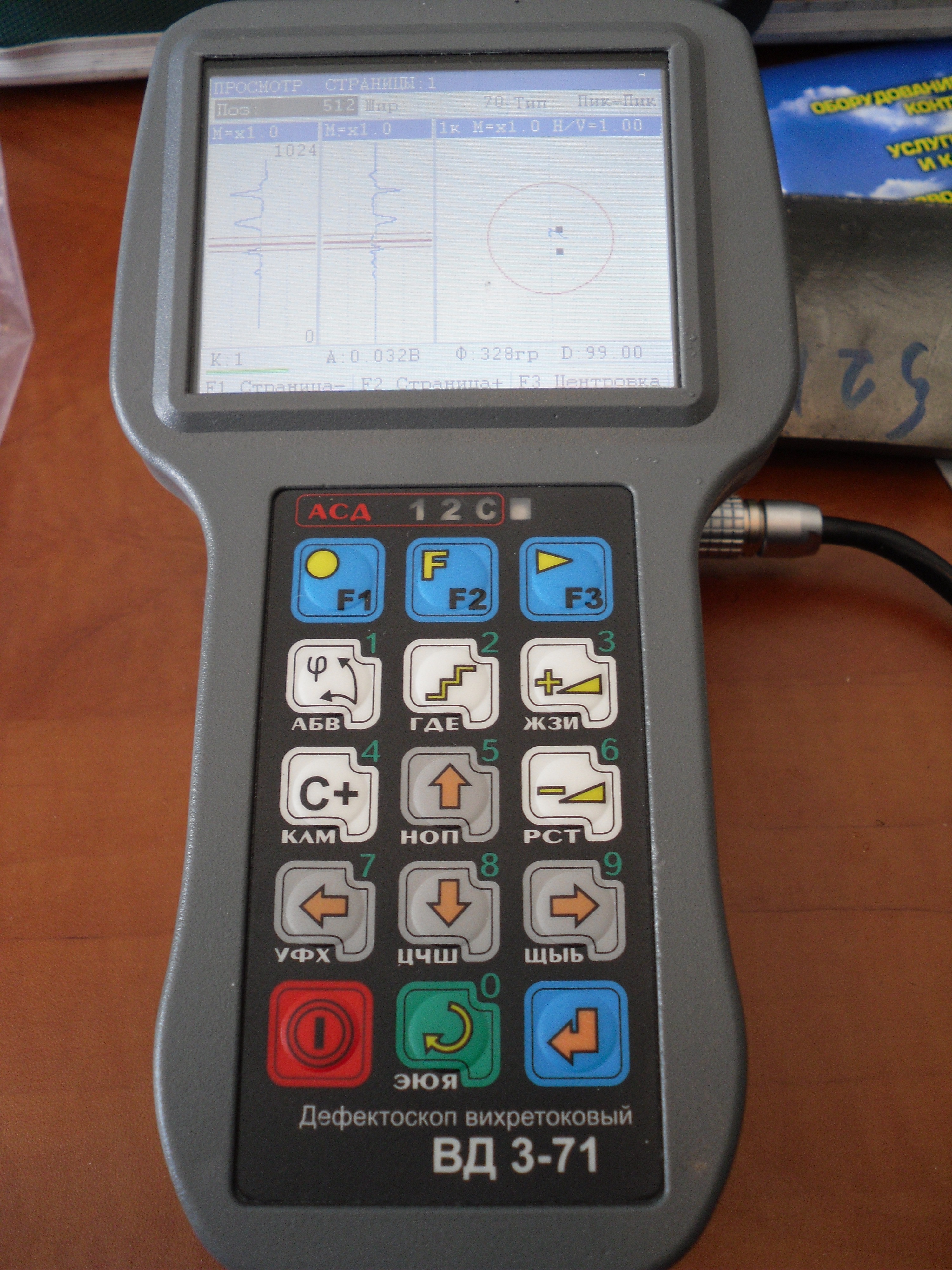

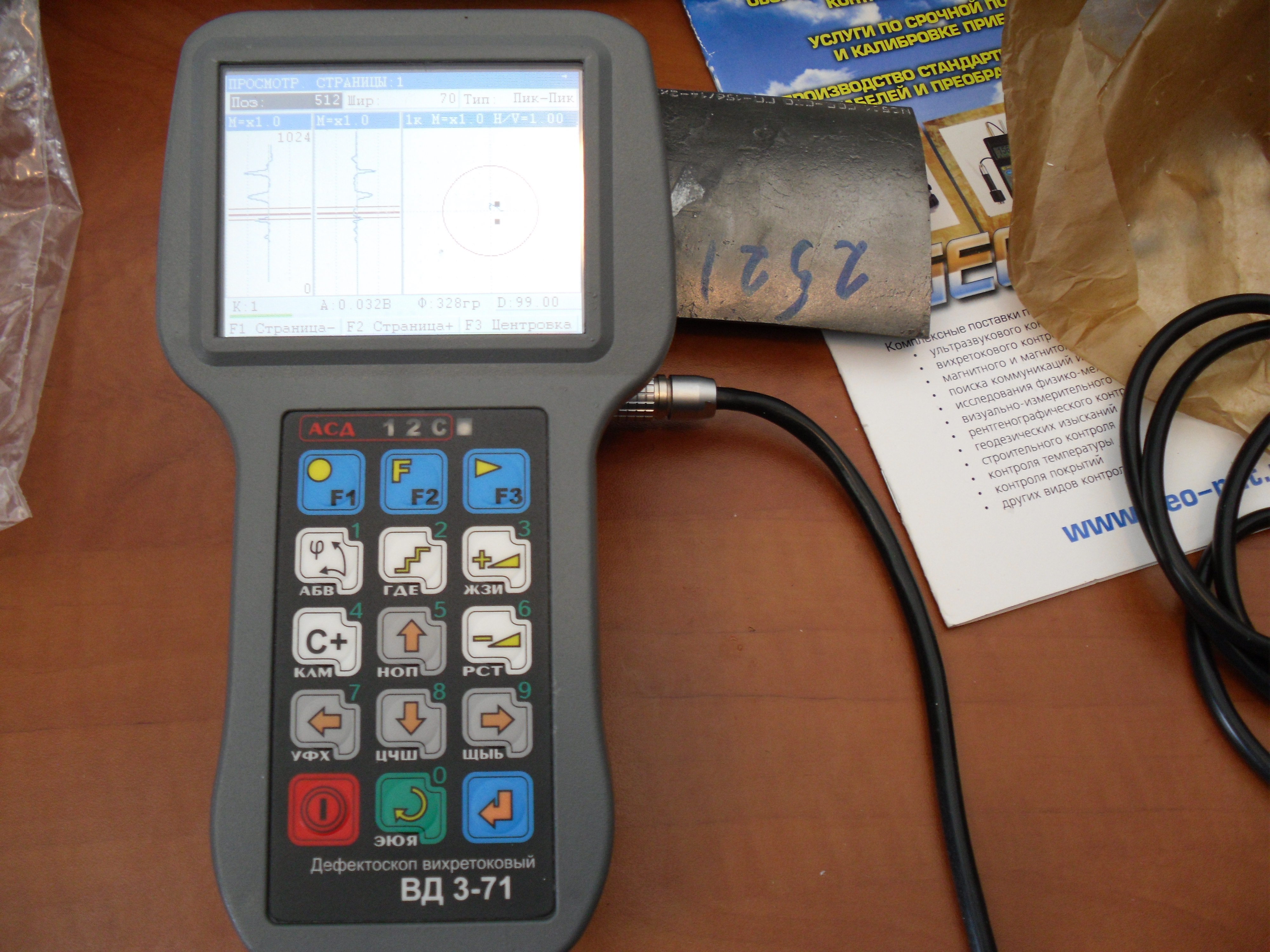

Технические характеристики вихретокового дефектоскопа ВД3-71:
|
Порог чувствительности, (глубина / ширина) мм
(при Ra – 1.25 мкм Rz – 320 мкм)
|
0,1 / 0,05
|
|
Угол отклонения от нормали, °
|
0…360
|
|
Радиус кривизны поверхности ОК, мм
|
нет ограничений
|
|
Скорость сканирования, м/с
|
0,5
|
|
Время
установления рабочего режима
непрерывной работы
|
30 сек
8 ч
|
|
Диапазон рабочих температур,°С
|
-10… + 40
|
|
Габаритные размеры электронного блока, мм
|
188*107*78
|
|
Масса электронного блока, кг
|
0,72
|
|
Подключение к ПК
|
USB порт
|
|
Срок службы, лет
|
10
|
Комплект поставки дефектоскопа ВД3-71:
- Блок электронный дефектоскопа вихретокового ВД 3-71 - 1 шт.
- Преобразователи вихретоковые - 6 шт.
- Кабель соединительный (ВТП/электронный блок) - 2 шт.
- Кабель соединительный (ПЭВМ/электронный блок) - 1 шт.
- Устройство зарядное АЗУ-2М - 1 шт.
- Головные телефоны - 1 шт.
- Стандартный образец предприятия СОП2353.08 - 1 шт.
- Программное обеспечение для работы с ПЭВМ -1 комп
- Руководство по эксплуатации ВД 3-71.23535778.005.00.00-01 РЭ - 1 экз.
- Руководство по эксплуатации АЗУ-2М.23535778.002 РЭ - 1 экз.
- Чехол для дефектоскопа ВД 3-71 - 1 шт.
- Кейс для запасных частей и принадлежностей - 1 шт.
- Вихретоковые преобразователи для дефектоскопа ВД3-71:
|
Тип ВТП
|
Размер рабочей части, мм
|
Диапазон рабочих частот, кГц
|
Задачи, которые решаются с высокой эффективностью
|
|
ПН-10 – ТД
|
9
|
40 – 120
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) с зазором до 3 мм.
|
|
МДФ 0701
|
7
|
1,0 – 20,0
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Автоматический и ручной контроль с зазором относительно поверхности. Выявление дефектов на глубине до 3 мм в неферромагнитных материалах.
|
|
МДФ 0901
|
9
|
0,4 – 15,0
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Автоматический и ручной контроль с зазором относительно поверхности. Выявление дефектов на глубине до 5 мм в неферромагнитных материалах.
|
|
МДФ 1201
|
12,5
|
0,1 – 20,0
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах. Выявление дефектов на глубине до 8 мм в неферромагнитных материалах.
|
|
МДФ 1502
|
15
|
1,0 – 500,0
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах при автоматическом и ручном контроле с зазором относительно поверхности. Выявление дефектов в ферромагнитных материалах через зазор или слой защитного покрытия толщиной до 10-12 мм.
|
|
МДФ 3301
|
33
|
0,1 – 8,0
|
Выявление поверхностных и глубоко залегающих трещин, пор, коррозионных язв (питинг) в разных материалах. Выявление грубых дефектов на глубине до 20 мм в неферромагнитных материалах.
|
|
ПН-17x24 ТД 2
|
17x24
|
80 – 120
|
Выявление поверхностных и подповерхностных трещин, пор, коррозионных язв (питинг) в разных материалах при автоматическом и ручном контроле.
|
|
ПН-6x8- ТД-У-001
|
6x8
|
10 – 250
|
Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления.
|
|
ПН-6- ТД-С-001
|
6
|
10 – 250
|
Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. Автоматический и ручной контроль с зазором относительно поверхности до 0,5 мм.
|
|
ПН-12- ТД-С-001
|
12
|
10 – 250
|
Выявление поверхностных дефектов типа трещин, пор в ферромагнитных материалах поперечного, продольного или локального направления. Автоматический и ручной контроль с зазором относительно поверхности до 3 мм.
|
|
