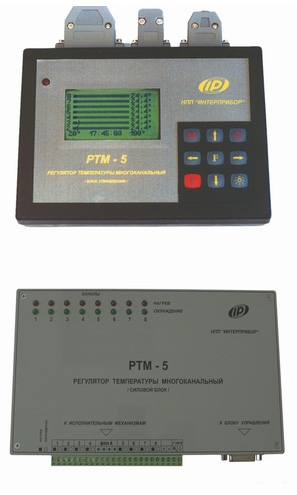

Многоканальная система управления ТВО бетона РТМ-5
Многоканальная система управления ТВО бетона РТМ-5 предназначена для программного автоматического управления процессами тепловлажностной обработки железобетонных изделий на предприятиях стройиндустрии, для автоматизации технологических установок циклического и непрерывного действия: ямные и туннельные пропарочных камер, термоформ, касетных установок и т.п. А так же для тепловой обработки в паровоздушной среде (в т.ч. при работе с парогенераторами), в продуктах сгорания природного газа, при электро- и инфракрасном прогреве бетона.
Состав системы автоматического управления РТМ-5:
- Блок автоматического программного управления
- Силовой блок управления исполнительными органами нагрева
- Силовой блок управления исполнительными органами охлаждения
- Интеллектуальные датчики температуры - 3 вида исполнения
- Исполнительные органы систем нагрева и охлаждения (вентиляции, пароудаления): задвижки с электроприводом, силовые контакторы, электропневмоклапаны *
- Линии связи РТМ-5 с датчиками температуры и исполнительными органами (кабельная продукция) *
- Прибор «Термотрансфер» для считывания информации с РТМ-5, ее хранения и передачи на компьютер (может обслуживать до 30 территориально удаленных РТМ-5)
- Коммуникации для связи с компьютером *
- Сервисная компьютерная программа, блок связи с ПК по RS485
* позиции комплектуются заказчиком самостоятельно
Состав системы автоматического управления РТМ-5:
- Блок автоматического программного управления
- Силовой блок управления исполнительными органами нагрева
- Силовой блок управления исполнительными органами охлаждения
- Интеллектуальные датчики температуры - 3 вида исполнения
- Исполнительные органы систем нагрева и охлаждения (вентиляции, пароудаления): задвижки с электроприводом, силовые контакторы, электропневмоклапаны *
- Линии связи РТМ-5 с датчиками температуры и исполнительными органами (кабельная продукция) *
- Прибор «Термотрансфер» для считывания информации с РТМ-5, ее хранения и передачи на компьютер (может обслуживать до 30 территориально удаленных РТМ-5)
- Коммуникации для связи с компьютером *
- Сервисная компьютерная программа, блок связи с ПК по RS485
* позиции комплектуются заказчиком самостоятельно
Особенности многоканальной системы управления ТВО бетона РТМ-5:
- Полный комплекс средств для автоматизации процессов ТВО бетона
- Высокая помехоустойчивость и надежность управления
- Адаптивные алгоритмы, предотвращающие "тепловые удары" и деструкцию бетона при термообработке
- Защита от сетевых помех и от пропадания напряжения питания
- Автоматическая коррекция программы ТВО при дефиците тепловой энергии
- Дистанционный контроль и программирование режимов от ПК (новая опция)
- Цифровые термодатчики с встроенными репитерами для длинных линий связи
- Компактность, простота обслуживания и эксплуатации
- Силовые блоки на триаках для управления реверсивными электроприводами задвижек
- Сервисная компьютерная программа, позволяющая дистанционно задавать и корректировать режимы тепловлажностной обработки бетона
- Высокая помехоустойчивость и надежность управления
- Адаптивные алгоритмы, предотвращающие "тепловые удары" и деструкцию бетона при термообработке
- Защита от сетевых помех и от пропадания напряжения питания
- Автоматическая коррекция программы ТВО при дефиците тепловой энергии
- Дистанционный контроль и программирование режимов от ПК (новая опция)
- Цифровые термодатчики с встроенными репитерами для длинных линий связи
- Компактность, простота обслуживания и эксплуатации
- Силовые блоки на триаках для управления реверсивными электроприводами задвижек
- Сервисная компьютерная программа, позволяющая дистанционно задавать и корректировать режимы тепловлажностной обработки бетона
Основные функции многоканальной системы управления ТВО бетона РТМ-5:
- Индивидуальное программирование режимов работы каждого из 8 каналов
- Память 16 режимов работы для быстрого программирования
- Оперативное формирование и редактирование температурно-временных диаграмм работы, включающих нагрев, изотермическое выдерживание и охлаждения
- Задание режимов работы в линейной и полиномиальной форме
- Формирование двухпозиционного или широтно-импульсного алгоритмов регулирования температуры с задаваемыми: гистерезисом, амплитудой и периодом
- Отображение процессов регулирования в графической и цифровой форме по каждому каналу на графическом дисплее с подсветкой
- Архивация процессов термообработки и их просмотр на дисплее РТМ-5 и на мониторе компьютера индивидуально по каждому каналу и по 8 каналам одновременно
- Контроль и индикация состояния исполнительных органов и датчиков, сигнализация аварийных ситуаций
- Автоматическая корректировка режимов прогрева при технологических нарушениях, в т.ч. при перерывах в подаче и ухудшении параметров теплоносителя
- Выбор режимов работы блока управления посредством клавиатуры и системы меню
- Автоматическое ведение журнала термообработки (пропарки)
- Русский и английский язык меню и текстовых сообщений
- Память 16 режимов работы для быстрого программирования
- Оперативное формирование и редактирование температурно-временных диаграмм работы, включающих нагрев, изотермическое выдерживание и охлаждения
- Задание режимов работы в линейной и полиномиальной форме
- Формирование двухпозиционного или широтно-импульсного алгоритмов регулирования температуры с задаваемыми: гистерезисом, амплитудой и периодом
- Отображение процессов регулирования в графической и цифровой форме по каждому каналу на графическом дисплее с подсветкой
- Архивация процессов термообработки и их просмотр на дисплее РТМ-5 и на мониторе компьютера индивидуально по каждому каналу и по 8 каналам одновременно
- Контроль и индикация состояния исполнительных органов и датчиков, сигнализация аварийных ситуаций
- Автоматическая корректировка режимов прогрева при технологических нарушениях, в т.ч. при перерывах в подаче и ухудшении параметров теплоносителя
- Выбор режимов работы блока управления посредством клавиатуры и системы меню
- Автоматическое ведение журнала термообработки (пропарки)
- Русский и английский язык меню и текстовых сообщений
Технические характеристики многоканальной системы управления ТВО бетона
РТМ-5:
РТМ-5:
Количество каналов регулирования |
8 |
Диапазон измерения температуры, °С |
-50...+125 |
Диапазон регулирования температуры, °С |
0...+125 |
Предел основной погрешности измерения температуры, °С |
0,5 |
Дискретность индикации температуры, °С |
0,1 |
Время цикла термообработки |
1 час... 31 день |
Дискретность задания температуры, °С / времени, мин |
1 / 1 |
Потребляемая мощность, Вт (без силовых устройств) |
10 |
Длина линий связи, м |
0...1000 |
Тип датчиков температуры |
DS-1820 |
Коммутируемая нагрузка, Вт |
0...400 |
Типы интерфейсов |
RS-485, RS-232 |
Комплект поставки:
- Блок автоматического управления
- Силовой блок (нагрев)
- Межблочный кабель - 1 шт.
- Аккумуляторы
- Сервисная программа на CD
- Блок связи с ПК по RS-485
- Руководство по эксплуатации
- Схемы подключения
- Сертификат о калибровки
Дополнительные принадлежности:
- Силовой блок (охлаждения)
- Прибор ТЕРМОТРАНСФЕР
- Цифровые термодатчики в конструктиве - 8 шт.
- Кабельная продукция
- Рекомендации по автоматизации ТВО бетона
- Силовой блок (нагрев)
- Межблочный кабель - 1 шт.
- Аккумуляторы
- Сервисная программа на CD
- Блок связи с ПК по RS-485
- Руководство по эксплуатации
- Схемы подключения
- Сертификат о калибровки
Дополнительные принадлежности:
- Силовой блок (охлаждения)
- Прибор ТЕРМОТРАНСФЕР
- Цифровые термодатчики в конструктиве - 8 шт.
- Кабельная продукция
- Рекомендации по автоматизации ТВО бетона
