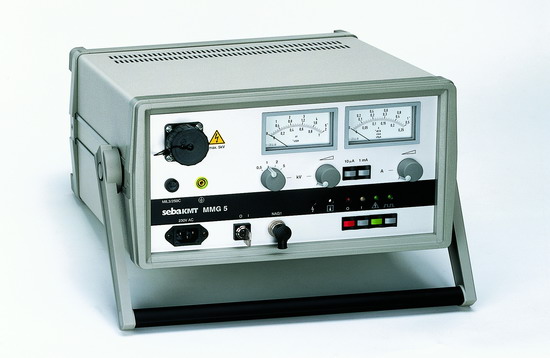

Измерительный прибор для испытания напряжением оболочек кабеля MMG 5
Измерительный прибор для испытания оболочек кабеля из ПЭ или ПВХ MMG 5 предназначен для испытания напряжением оболочек кабеля , а также для определения мест неисправности оболочки в экранированных кабелях с пластмассовой изоляцией и определения мест замыкания на землю в кабелях с пластмассовой изоляцией.
- Предварительное определение места повреждения оболочки в экранированных кабелях среднего напряжения
- Определение мест замыкания на землю в кабелях низкого напряжения с пластмассовой изоляцией
Определение мест неисправности осуществляется с помощью метода шагового напряжения прибором для поиска мест замыкания на землю ESG 80-2. Прибор подходит для преобразования высокоомных дефектов кабелей низкого напряжения вследствии отличного прожига, основанного на применении схемы двухтактного выпрямления.
MMG 5:
- Аварийный выключатель NAG 1
- Применение совместно с MVG 5
- Аварийный выключатель NAG 2
- Прибор для предварительного определения неисправностей оболочки кабеля MVG 5
- Прибор для поиска мест замыкания на землю ESG 80-2
- Штырь заземления в измерительными проводами EEB
В комбинации с прибором MVG 5
возможно
предварительное определение места неисправности оболочки.
Можно производить измерения:
Можно производить измерения:
- Определение мест замыкания на землю в кабелях низкого напряжения с пластмассовой изоляцией
Определение мест неисправности осуществляется с помощью метода шагового напряжения прибором для поиска мест замыкания на землю ESG 80-2. Прибор подходит для преобразования высокоомных дефектов кабелей низкого напряжения вследствии отличного прожига, основанного на применении схемы двухтактного выпрямления.
Особенности измерительного прибора для испытания оболочек кабеля
- Бесступенчатая регулировка выходного напряжения в диапазонах напряжения 500, 1000, 2000, 5000 В
- Защита от перегрузок путем регулирования напряжения и тока
- Локализация места неисправности при применении ограниченной мощности, для предотвращения повреждения соседних жил или кабелей
- Отображение напряжения и тока на двух аналоговых приборах
- Устройство для автоматической разрядки следит за снижением остаточного заряда и заземлением испытываемого объекта
- Тактирование источника питания во избежании высыхания пропитки при точной локализации неисправностей в оболочке
- Очень хороший прожиг - из-за применения двухтактного выпрямления
- Защита от перегрузок путем регулирования напряжения и тока
- Локализация места неисправности при применении ограниченной мощности, для предотвращения повреждения соседних жил или кабелей
- Отображение напряжения и тока на двух аналоговых приборах
- Устройство для автоматической разрядки следит за снижением остаточного заряда и заземлением испытываемого объекта
- Тактирование источника питания во избежании высыхания пропитки при точной локализации неисправностей в оболочке
- Очень хороший прожиг - из-за применения двухтактного выпрямления
Технические характеристики
измерительного прибора для испытания оболочек кабеля MMG 5:
Потребляемая мощность | 700 ВА |
Максимальный ток прожига | 1 А |
Выход по постоянному току | 500 В/1 А 1000 В/0,5 А 2000 В/0,25 А 5000 В/0,1 А |
Регулировка тока | Релейный регулятор |
Регулировка напряжения | Релейный регулятор |
Габаритные размеры | 200*360*360 мм |
Вес | 9 кг |
Комплект поставки:
- Применение совместно с MVG 5
- Аварийный выключатель NAG 2
- Прибор для предварительного определения неисправностей оболочки кабеля MVG 5
- Прибор для поиска мест замыкания на землю ESG 80-2
- Штырь заземления в измерительными проводами EEB
