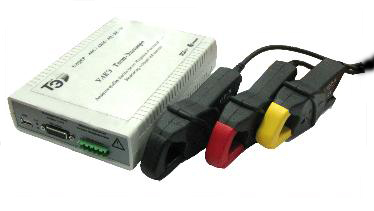

Анализатор электроэнергии УАКЭ ТЕСТ-ЭЛЕКТРО
УАКЭ «Тест-Электро» имеет Сертификат соответствия и внесен в Государственный реестр средств измерений.
Анализатор качества электроэнергии
УАКЭ "ТЕСТ-ЭЛЕКТРО" предназначен для измерения и мониторинга показателей качества электроэнергии (ПКЭ) по ГОСТ 13109-97 и в соответствии с ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008), мощностей, токов и напряжений в миллисекундном диапазоне, а также для регистрации электрических событий в однофазных и трехфазных электрических сетях с номинальной частотой 50 Гц.УАКЭ «Тест-Электро» регистрирует события, связанные с выходом измеряемых параметров за допустимые пределы. При обнаружении событий, прибор фиксирует и запоминает форму сигналов соответствующего входного канала, в котором было обнаружено событие.
Область применения анализатора электроэнергии УАКЭ ТЕСТ-ЭЛЕКТРО:
- энергетические предприятия
- электросетевые организации
- предприятия промышленного назначения
- испытательные лаборатории
- метрологические службы и др.
Параметры измеряемые анализатором электроэнергии УАКЭ ТЕСТ-ЭЛЕКТРО
Показатели качества электрической энергии (ГОСТ 13109-97):
- установившееся отклонение напряжения
- коэффициент несимметрии напряжений по обратной последовательности
- коэффициент несимметрии напряжений по нулевой последовательности
- коэффициент искажениия синусоидальности кривой напряжения
- коэффициент n-й гармонической составляющей напряжения
- отклонение частоты
- длительность провала напряжения
- длительность временного перенапряжения
- глубина провала напряжения
- коэффициент временного перенапряжения
- кратковременная доза фликера
- длительная доза фликера
- установившееся отклонение напряжения
- коэффициент несимметрии напряжений по обратной последовательности
- коэффициент несимметрии напряжений по нулевой последовательности
- коэффициент искажениия синусоидальности кривой напряжения
- коэффициент n-й гармонической составляющей напряжения
- отклонение частоты
- длительность провала напряжения
- длительность временного перенапряжения
- глубина провала напряжения
- коэффициент временного перенапряжения
- кратковременная доза фликера
- длительная доза фликера
Дополнительные параметры:
- True RMS* значений напряжений
- True RMS напряжения прямой последовательности для трехфазной системы междуфазных напряжений
- значение частоты
- True RMS значений силы тока
- коэффициент искажения синусоидальности кривой тока
- коэффициент n-ой гармонической составляющей тока
- True RMS значения силы тока нулевой и обратной последовательности
- угол фазового сдвига между фазными напряжениями основной частоты
- угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений
- угол фазового сдвига между током и напряжением основной частоты одноименных фаз
- угол фазового сдвига между n-ми гармоническими составляющими тока и напряжения одноименных фаз
- угол фазового сдвига между симметричными составляющими тока и напряжения
- трехфазной системы (прямой, обратной и нулевой последовательности)
- активная мощность по фазам и суммарная
- реактивная мощность по фазам и суммарная
- полная мощность по фазам и суммарная
- активная энергия
- реактивная энергия
- определяет активные мощности по гармоническим составляющим тока и напряжения для
- определения источника искажений в электрических сетях
- регистрирует события, связанные с выходом измеряемых параметров за допустимые пределы (при обнаружении событий, фиксирует и запоминает форму сигналов)
* True RMS (True Root Mean Square) - истинное среднеквадратическое значение
Технические характеристики анализатора электроэнергии УАКЭ ТЕСТ-ЭЛЕКТРО:
Входные характеристики | Измерительные входы | ||
Высоковольтные | Низковольтные | ||
Количество входных каналов | 4 | 4 | |
Входной диапазон каналов | ±300В | ±5В | |
Номинальные значения | Uном фазных/междуфазных напряжений 220 В/381,05 В 57,7 В/100 В | Iном 5 А, 50 А, 100 А, 200 А, 500 А, 1000 А | |
Защита входных каналов от перенапряжения | долговременная | ±600В | ±10В |
для импульсов со средней скважностью > 100 | ±5кВ длительность <1 мкс | ±50В длительность <10 мс | |
Поканальная гальваническая развязка | отсутствует | ||
Полоса пропускания входов | 100 кГц по уровню —3 дБ | ||
Межканальное прохождение | не хуже 80 дБ | ||
Динамический диапазон АЦП | не хуже 77 дБ |
Технические характеристики в режиме осциллографа:
Входные характеристики | Измерительные входы | ||
Высоковольтные | Низковольтные | ||
Количество входных каналов | 4 | 4 | |
Входной диапазон каналов | ±500В | ±5В | |
Номинальные значения | Uном фазных/междуфазных напряжений 220 В/381,05 В 57,7 В/100 В | Iном 5 А, 50 А, 100 А, 200 А, 500 А, 1000 А | |
Защита входных каналов от перенапряжения | долговременная | ±600В | ±10В |
для импульсов со средней скважностью > 100 | ±5кВ длительность <1 мкс | ±50В длительность <10 мс | |
Поканальная гальваническая развязка | отсутствует | ||
Полоса пропускания входов | 100 кГц по уровню —3 дБ | ||
Межканальное прохождение | не хуже 80 дБ | ||
Динамический диапазон АЦП | не хуже 77 дБ |
Комплект поставки:
Наименование изделия | Вариант комплектности | ||||
№1 | №2 | №3 | №4 | ||
Унивесальный анализатор качества электрической энергии | + | + | + | + | |
Руководство по эксплуатации | + | + | + | + | |
Методика поверки | + | + | + | + | |
Паспорт | + | + | + | + | |
Сетевой адаптер | + | + | + | + | |
Измерительный кабель | + | + | + | + | |
Кабель для подключения к ПК(RS-232) | + | + | + | + | |
Кабель для подключения к (Ethernet) | + | + | + | + | |
Зажимы типа "крокодил" 5 шт. | + | + | + | + | |
Комплект сервисного программного обеспечения на компакт-диске (CD-R) |
+ | + | + | + | |
Упаковочная коробка (сумка) | + | + | + | + | |
Демонстрационная версия программного обеспечения "PowerGraphDemo"3_3.8 | + | + | + | + | |
Программное обеспечение "PowerGraph" 3_3 Professional | - | + | - | + | |
Токовые клещи (тип и количество определяет заказчик) | - | - | + | + |
Купить анализатор качества электрической энергии УАКЭ ТЕСТ-ЭЛЕКТРО по выгодной цене со склада в Москве!
Доставляем анализатор качества электрической энергии УАКЭ ТЕСТ-ЭЛЕКТРО по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на анализатор качества электрической энергии УАКЭ ТЕСТ-ЭЛЕКТРО Вы можете по т/ф.:
+7 (495) 966-41-00 или по электронной почте на info@ndt-geo.ru
