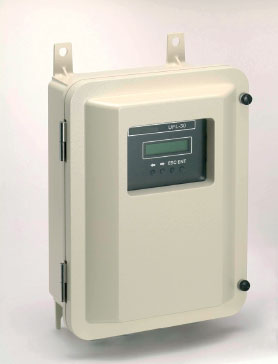

Стационарный ультразвуковой расходомер UFL-30
Стационарный ультразвуковой расходомер UFL-30


Особенности стационарного ультразвукового расходомера UFL-30:

- Времяимпульсный метод измерения расхода обеспечивает высокую точность в пределах ±1,0% от показания
- Широкий охват диаметров труб и скоростей потока
- Возможность 4-лучевого зондирования потока
- Наличие разнообразных выходов цифровых и токовых сигналов
- Удобство и простота настройки с помощью 4 кнопок на приборе и программы настройки на ПК


Характеристики стационарного ультразвукового расходомера UFL-30:

Метод измерения - Времяимпульсный метод ультразвукового зондирования
Контролируемые жидкости - Однородные и акустически проводящие жидкости
Трубы - Диаметр условного прохода 25-6 000 мм
Диапазон измерений - от -30 м/с до +30 м/с (при преобразовании в скорость потока)
Погрешность измерений - ±1% от показания (при скоростях потока ниже 0,8 м/с и Ду около 300 мм / при скоростях потока около 2 м/с и Ду меньше 250 мм)
Повторяемость измерений - ±0,5%
Диапазон регулирования при многолучевом измерении расхода - 1 : 300 (макс. 4-лучевое зондирование потока)
Диапазон рабочих температур - от -10°C до + 60°C
Электрическое питание - стандартное: 100-230 В перем. тока (±10%) / на заказ: 24 В пост. тока (± 20%)

Выходы:


- 2 порта - Цифровой выход - однонаправленный работающий в режиме связи, коммуникационный протокол Modbus (RS232C)
- 4 порта - Контактный выход - сигнал счётчика-сумматора и сигнализация
- 2 порта - Аналоговый выход - двухдиапазонный

Функции:

- Отсечка низкого значения величины расхода
- Сигнализация при потере отраженного УЗС
- Выявление нарушений нормальной работы
- Превышение диапазона аналогового выхода
- Сигнализация при превышении диапазона
- Коррекция ухода нуля
- Поправка на предел измерения
- Фильтрация (сглаживание) сигнала
- Самодиагностика и обработка отказов
- Сохранение измеренных значений
- Проверка аналогового выхода
- Проверка измерительного канала
- Автоматическая настройка усиления
- Автоматическая регулировка усиления
- Определение прямого/обратного потока
- Настройка счётчика-сумматора
- Индикация основных данных
- Ведение журнала событий
- Индикация массового расхода
- Метрическая/английская система мер

Класс защиты корпуса - IEC 60529, IP65
Соответствие нормам ЕС - EN61326-1 : 2006; EN61010-1 : 2001
Масса - около 8 кг

Преобразователи электроакустические:

Класс защиты корпуса -
IEC 60529, IP67 (исполнение на заказ: IP68)
Рабочая температура - -20°C – +65°C
Масса - около 5 кг (1 пара)

Коаксиальный кабель связи:

Тип -
высокочастотный коаксиальный кабель марки 5С-2WAE
Максимальная длина - 300 м (между вторичным преобразователем и преобразователями электроакустическими)
Масса - около 110 г на 1 м длины




Купить стационарный ультразвуковой расходомер UFL-30 по выгодной цене со склада в Москве
Доставляем
 стационарный ультразвуковой расходомер UFL-30 по России и СНГ курьерскими службами и транспортными компаниями.
