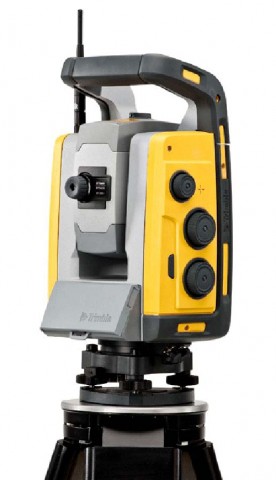

Тахеометр Trimble RTS633
Роботизированный тахеометр Trimble RTS633 (точность угловых измерений 3”) разработан специально для нужд строителей и помогает выполнять разбивочные работы более эффективно и с большей производительностью. Разработанная специально для таких работ, как заливка бетона, установка механического оборудования, электрических и сантехнических сетей, серия тахеометров Trimble RTS позволяет одному исполнителю выполнять высокоточные измерения на строительной площадке с максимальной гибкостью и минимальными затратами.
Trimble RTS633 использует радиомодем 2,4ГГц, позволяющий тахеометру напрямую общаться с контроллером Trimble Nomad. С рабочим диапазоном приблизительно до 700 м от инструмента, строитель может выполнять работу на участке площадью более 1 500 000 кв. м. Использование дальномера DR300+ позволяет работать в безотражательном режиме до 800 м. Угловая точность прибора 3“, при этом прибор дает более грубую точность измерения на дальних расстояниях ± (3 мм + 2 мм/км) в отличии от RTS555 и RTS655, использующих дальномер DR Standart. При внутренних работах пользователи удаленно управляют тахеометром для наведения на нужную точку на стене, полу или потолке с помощью лазерного указателя.
Тахеометр Trimble RTS633 имеют точно такую же конструкцию, как и RTS555, но он предназначен для строительных площадок большего размера. Высокая скорость поиска и захвата цели, а также надежная фиксация цели гарантирует пользователям качественную работу на площадке. Все инструменты RTS содержат проверенные технологии: MagDrive, SurePoint, Bluetooth и Direct Reflex.
Полевое программное обеспечение:
Роботизированный тахеометр Trimble RTS633 работает с полевым программным обеспечением Trimble LM80 или Trimble MEP, инсталлированным в контроллер Trimble Recon или Trimble Nomad. Взаимодействуя с интуитивным и мощным программным обеспечением, тахеометры RTS значительно повышают точность, надежность и производительность выполнения разбивочных работ.
Технические характеристики тахеометра Trimble RTS633:
|
Угловые измерения |
|
|
Угловая точность (ГК/ВК) |
5"/5" |
|
Наименьший угловой отсчет |
1″ |
|
Компенсатор двухосевой |
двухосевой, ±6′ |
|
Линейные измерения |
|
|
Дальномер |
DR Standart |
|
Тип лазера |
660 нм, класс 1 в режиме призмы, класс 2 в режиме DR |
|
Размер лазерного пятна на расстоянии 100 м (Г×В) |
4×4 мм в режиме призмы, 2×2 мм в режиме DR |
|
Дальность измерения |
|
|
на стандартную призму (Ø50 мм) |
до 3 000 м |
|
DR (без отражателя) Kodak Grey Card, 18% |
> 120 м |
|
DR (без отражателя) Kodak Grey Card, 90% |
> 300 м |
|
Точность измерения |
|
|
в режиме призмы стандартное |
± (2 мм + 2 мм/км) |
|
слежение |
± (5 мм + 2 мм/км) |
|
в режиме DR стандартное |
± (3 мм + 2 мм/км) |
|
слежение |
± (10 мм + 2 мм/км) |
|
Точность позиционирования в трехмерном пространстве (в плане / по высоте) на расстоянии: |
|
|
50 м |
2 мм / 1 мм |
|
100 м |
3 мм / 3 мм |
|
200 м |
6 мм / 5 мм |
|
300 м |
8 мм / 8 мм |
|
Время измерения |
|
|
в режиме призмы, стандартное |
2.0 с |
|
слежение |
0.4 с |
|
в режиме DR, стандартное |
3-15 с |
|
слежение |
0.4 с |
|
Основные характеристики |
|
|
Зрительная труба |
прямого изображения, увеличение 30× |
|
Апертура |
40 мм |
|
Фокусирование |
от 1.5 м до ∞ |
|
Створоуказатель |
Tracklight встроенный в зрительную трубу, коаксиальный визирной оси, лазер класса 2, 660 нм |
|
Сервомеханизм |
MagDrive (серво/угловые датчики с электромагнитным прямым приводом) |
|
Скорость вращения |
115°/сек. |
|
Время поворота на 180° |
3.2 сек. |
|
Центрирование, центрирующая система |
треггер Trimble 3 pin |
|
оптический центрир |
встроенный в алидаду, увеличение |
|
Источник питания -время работы внутренний |
Li-Ion аккумулятор, 11.1 В, 4.4 Ач - около 6 часов |
|
внешний |
блок из 3-х Li-Ion аккумуляторов, 11.1 В, 4.4 Ач - около 18 часов |
|
Пыле-влагозащищенность |
IP55 |
|
Рабочая температура |
от -20 С до +50 С |
|
Вес, тахеометр |
5.15 кг (Servo/Autolock); 5.25 кг (Robotic) |
|
контроллер Trimble CU |
0.4 кг |
|
трегер |
0.7 кг |
|
внутр. аккумулятор |
0.35 кг |
|
Высота оси цапфы |
196 мм |
|
Система Robotics |
|
|
Дальность действиям |
до 700 м |
|
Минимальное расстояние наведения |
0.2 м |
|
Точность наведения с Autolock |
< 2 мм на 200 м |
|
Наименьший отсчет по кругам, стандартное |
1" |
|
слежение |
1" |
|
усреднение |
0.1" |
|
Канал беспроводной связи |
Радиомодем 2.4 ГГц, со скачкообразной перестройкой частоты, передача с расширенным спектром |
|
Время поиска цели4 (типично) |
2-10 сек. |
|
Область поиска цели |
360° или заданное по горизонтали и вертикали окно поиска |
|
Число каналов для активных мишеней ID Target |
8 (максимальное число поддерживаемых активных мишеней) |
|
Частота обновления данных |
3 Гц |
|
Функция ATS (управление машинами) |
не поддерживается |
