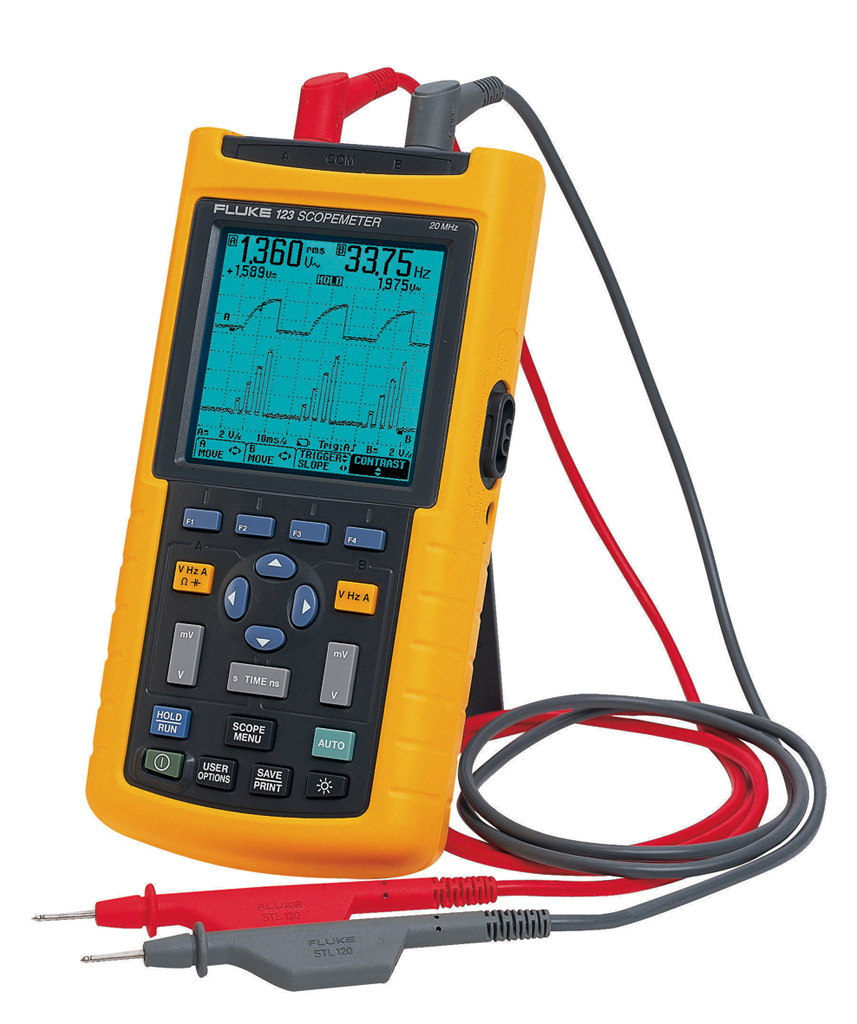

Осциллограф Fluke 123
Производитель: Fluke Precision Measurement Ltd
Цифровой осциллограф Fluke 123 позволяет быстро замерить параметры поочередно в целом ряде точек - в этом он выгодно отличается от обычных индикаторных приборов с автоматической настройкой и выбором диапазонов.
Особенности осциллографа Fluke 123:
Количество лучей(каналов) ЭЛТ: однолучевой.
Диапазон измеряемых напряжений: 2 мВ – 200 В.
Диапазон измеряемых интервалов времени: 2 мкс – 16 с.
Полоса пропускания: 0 – 1 МГц.
Время нарастания ПХ: 350 нс.
Погрешность измерения амплитуд сигнала и интервалов времени: не более 5 %.
Выброс на ПХ: не более 10 %.
Ширина линии луча: 0,7 мм.
Рабочая площадь экрана: 80мм * 60мм
Питание: 220 В, 50 Гц; 115 В, 400 Гц.
Потребляемая мощность: 40 В*А.
Диапазон рабочих температур: -10... +50 °С.
ПАРАМЕТРЫ КАНАЛА Y:
Чувствительность канала: 1 мВ/дел – 5 В/дел.
Входное сопротивление канала: 1 МОм.
Входная емкость канала: 50 пФ.
ПАРАМЕТРЫ КАНАЛА X:
Длительность развертки минимальная: 2 мкс/дел.
Длительность развертки максимальная: 2 сек/дел.
Амплитуда сигналов внешней синхронизации: 0,5 – 50 В.
Диапазон частот внешней синхронизации: 1 Гц – 1 МГц.
Входное сопротивление внешней синхронизации: 50 КОм.
ПАРАМЕТРЫ КАНАЛА Z:
Диапазон частот канала: 20 Гц – 0,2 МГц.
Диапазон входных напряжений: 20 – 50 В.
Входное сопротивление канала: 10 КОм.
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ:
Частота сигнала калибровки: меандр 2 КГц.
Напряжение сигнала калибровки: 0,1 или 1 В
- Для контроля и поиска неисправностей в двигателях постоянного и переменного тока, датчиках и серводвигателях, энергетических линиях, трансформаторах и конвертерах, аналоговых и цифровых измерительных контурах.
- Поскольку процесс соединения и отображения не требует участия оператора (режимы Connect-and-View ™ и hands-off), обеспечивается чрезвычайно стабильное и надежное отображение сигнала без нажатия кнопки включая отображение самых сложных сигналов, таких как при тестировании электродвигателей и видеоаппаратуры.
- Эвристический принцип работы с использованием уникальной характеристики, легкий в использовании, единственный в своем роде «использование одного входного провода для всех измерений». Один и тот же вход для просмотра форм волны, разнообразных измерений, включая емкость, сопротивление, прозвонка цепи.
- Размеры, удобные для переноски, вес 1.2 кг, делает его комфортным в ваших руках.
- Прибор сделан так, чтобы любой техник мог использовать его в своих целях наиболее эффективно.
- Влагостойкий дизайн, корпус в ударостойком футляре дают возможность длительного использования и надежной эксплуатации в промышленных условиях.
- Отслеживает проблемы от наносекунд до месяцев посредством объединения трех наиболее часто используемых инструментов в решении задач измерений: осциллограф, мультиметр, "безбумажный" регистратор.
- 20 МГц, двойной канал цифрового осциллографа, объединенный с двойным каналом цифрового мультиметра.
- Измерение среднеквадратических значений двухканальным цифровым мультиметром с дисплеем (разрешение 5000 импульсов счета). Охватывает 26 измерений, таких как Vdc, Vda, среднеквадратическое значение, частота, дежурный режим, ширина импульсов, сдвиг фазы между каналами А и В, ток, температура, коэффициент формы (crest factor), дБн, дБм, сопротивление, прозвонка цепи, измерение p-n перехода и емкости.
- Двойной канал дорожек Trend Plot ТМ, отслеживает прерывания путем считывания на «безбумажный» регистратор за период от минут до дней с указанием времени и даты определения минимального и максимального показаний. Двойной канал для выявления «причины и следствия».
- Большой, ярко освещенный холодный катод флуоресцентного дисплея имеет великолепную контрастность для мест с плохим освещением.
- Используя внутренний аккумулятор, Вы можете работать до 5-и часов.
- Имеется возможность расширения функций скопометра, используя токовые клещи и температурные пробники.
- Выходной порт для подключения принтера или компьютера дает возможность документирования или исследования тестируемых сигналов.
Технические характеристики осциллографа Fluke 123:
Количество лучей(каналов) ЭЛТ: однолучевой.
Диапазон измеряемых напряжений: 2 мВ – 200 В.
Диапазон измеряемых интервалов времени: 2 мкс – 16 с.
Полоса пропускания: 0 – 1 МГц.
Время нарастания ПХ: 350 нс.
Погрешность измерения амплитуд сигнала и интервалов времени: не более 5 %.
Выброс на ПХ: не более 10 %.
Ширина линии луча: 0,7 мм.
Рабочая площадь экрана: 80мм * 60мм
Питание: 220 В, 50 Гц; 115 В, 400 Гц.
Потребляемая мощность: 40 В*А.
Диапазон рабочих температур: -10... +50 °С.
ПАРАМЕТРЫ КАНАЛА Y:
Чувствительность канала: 1 мВ/дел – 5 В/дел.
Входное сопротивление канала: 1 МОм.
Входная емкость канала: 50 пФ.
ПАРАМЕТРЫ КАНАЛА X:
Длительность развертки минимальная: 2 мкс/дел.
Длительность развертки максимальная: 2 сек/дел.
Амплитуда сигналов внешней синхронизации: 0,5 – 50 В.
Диапазон частот внешней синхронизации: 1 Гц – 1 МГц.
Входное сопротивление внешней синхронизации: 50 КОм.
ПАРАМЕТРЫ КАНАЛА Z:
Диапазон частот канала: 20 Гц – 0,2 МГц.
Диапазон входных напряжений: 20 – 50 В.
Входное сопротивление канала: 10 КОм.
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ:
Частота сигнала калибровки: меандр 2 КГц.
Напряжение сигнала калибровки: 0,1 или 1 В
