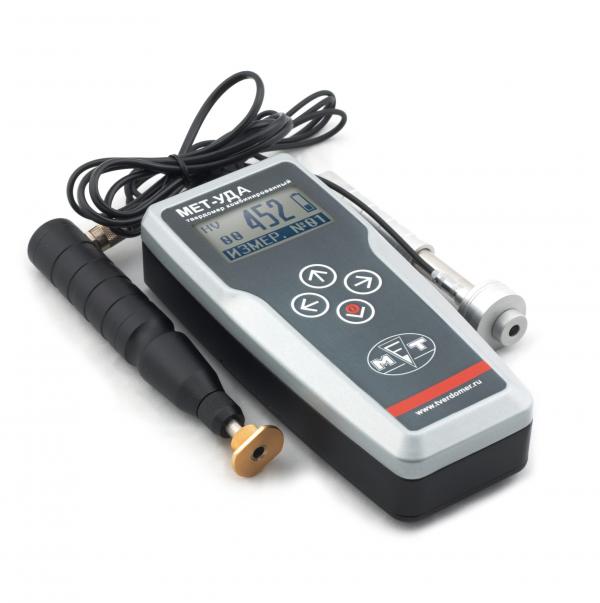

Портативный комбинированный твердомер МЕТ-УДА
Портативный комбинированный твердомер МЕТ-УДА

Портативный комбинированный твердомер МЕТ-УДА




Твердомер МЕТ-УДА занесен в государственные реестры средств измерений России, Белоруссии, Украины и Казахстана.





Основные возможности твердомера МЕТ-УДА:




- Измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD)
- Наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.)
- Использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB)
- Подключение по заявке укороченных датчиков У1/2 и Д1/2


Принцип действия:
определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс.Определение отношения скоростей индентора до и после соударения с поверхностью контролируемого изделия.






Отличительные особенности твердомера МЕТ-УДА:





- Реализует методы отскока и ультразвукового контактного импеданса (UCI).

- Сочетание обоих методов позволяет проводить контроль всех изделий из металла
- 2 сменных датчика: ультразвуковой У1 и динамический Д1
- Отсутствие ограничений при контроле твердости (по массе, конфигурации, структуре степени механической и термической обработки и др.)
- Позволяет оценить изменение твердости закаленного слоя по глубине изделия и влияние поверхностных напряжений
- Два твердомера в одном - удобно, выгодно



Технические характеристики
твердомера МЕТ-УДА:


Пространственное положение твердомера при измерении любое (не влияет на точность показаний)
Обработка результатов измерений в твердомере вычисление среднего значения из данных, сохранённых в памяти;
выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений);
Обработка результатов измерений на компьютере передача данных на компьютер через высокоскоростной USB-порт;
эксклюзивное програмное обеспечение.
Подсветка дисплея есть
Одновременная индикация на дисплее шкала твердости
измеренное значение
номер измерения
режим работы
номер архива
степень разрядки источника питания
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера 100
Автоматическое отключение питания, время, сек. 150
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч:
без Подсветки (пластмассовый/алюминиевый корпуса)
с Подсветкой (пластмассовый/алюминиевый корпуса)
от сети переменного тока


16/20
5/8
неограничено
Время полной зарядки аккумуляторной батареи, ч.
Пластмассовый корпус
Алюминиевый корпус

10
8
Электропитание твердомера:
сеть переменного тока, В / Гц
аккумуляторная батарея, В
потребляемая мощность, не более, ВА

100-200 / 50-60
1,2
3,0
Диапазон температур, от / и до /, °С:
при эксплуатации (пластмассовый/алюминиевый корпуса)
при хранении и транспортировке (пластмассовый/алюминиевый корпуса)

-5 ... +45 / -20 ... +55
-15 ... +65 / -35 ... +60
Относительная влажность воздуха, % 30 ... 80
Наличие драгоценных металлов и камней:
серебро, млг
алмаз (датчик ультразвуковой У1), карат

16,8
0,07
Габаритные размеры, мм:
электронный блок (длина / ширина / высота) пластмассовый/алюминиевый корпуса

датчик ультразвуковой У1 (длина/диаметр)
датчик динамический Д1 (длина/диаметр)


145 х 80 х 40 / 180 х 80 х 42
160 / 25
140 / 25
Масса твердомера, кг:
электронный блок + датчик ультразвуковой У1
электронный блок + датчик динамический Д1
в полной комплектации (брутто)

0,65
0,61
1,3
Время одного измерения твёрдости, с
датчиком ультразвуковым У1
датчиком динамическим Д1

4
2
Шероховатость измеряемой поверхности, не более, Ra
датчик ультразвуковой У1
датчик динамический Д1

2,5
3,2
Радиус кривизны измеряемой поверхности, не менее, мм:
датчик ультразвуковой У1
датчик динамический Д1

5
10
Масса контролируемого изделия, не менее, кг:
датчик ультразвуковой У1
датчик динамический Д1

0,01
3
Толщина контролируемого изделия, не менее, мм:
датчик ультразвуковой У1 без дополнительных принадлежностей
датчик ультразвуковой У1 с дополнительными принадлежностями
датчик динамический Д1

2
1
12
Глубина проникновения в контролируемое изделие, в среднем, мм:
алмазная пирамида датчика ультразвукового У1
твердосплавный шарик датчика динамического Д1

0,03
0,3
Ресурс датчика (минимальное количество измерений):
датчик ультразвуковой У1
датчик динамический Д1

200000
50000
Усилие нажатия на датчик ультразвуковой У1, не менее, Н 14,7
Минимальный диаметр площадки на изделии для установки датчика, мм:
датчик ультразвуковой У1
датчик динамический Д1


7 (по заказу - 5)
15
Размер отпечатка на измеряемой поверхности, мм:
датчик ультразвуковой У1: длина диагонали
датчик динамический Д1: диаметр

0,07
0,7




Диапазон измерения и погрешность:

Шкалы твердости Диапазон измерения Погрешность, не более
По шкале "С" Роквелла (20-70) HRC 1,5 HRC
По шкале Бринелля (75-650) НВ 10 НВ
По шкале Виккерса (75-1000) HV 12 HV
По шкале Шора (23-102) HSD 2 HSD
Предел прочности на разрыв Rm (378-1736 Мпа) 5 %





Комплект поставки:


- Электронный блок
- Датчик ультразвуковой У1
- Опорная втулка
- Датчик динамический Д1
- Блок питания
- Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
- Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
- Паспорт и Методика Поверки
- Свидетельство о поверке "ФГУП ВНИИФТРИ"
- Кабель для связи с компьютером через USB-порт
- CD-диск с програмным обеспечением
- Универсальный чехол
- Упаковочная сумка




Дополнительные принадлежности:



- Эталонные меры твёрдости (гост 9031-75; 8.426-81)
- Притирочная смазка
- Штатив для датчика ультразвукового У1
- Шлифовальная машинка на аккумуляторах
- Сменная насадка к датчику
ультразвуковому У1
- Кондуктор датчика ультразвукового У1
- Короткие датчики
