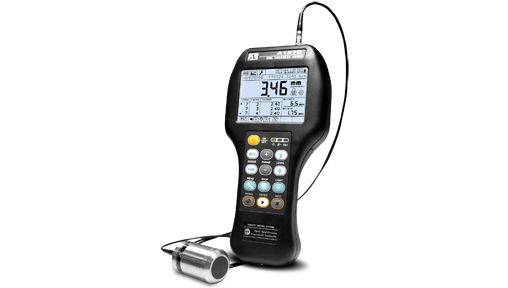

Электромагнитно-акустический толщиномер А1270
Электромагнитно-акустический толщиномер А1270
Электромагнитно-акустический толщиномер А1270



 Электромагнитно-акустический толщиномер А1270

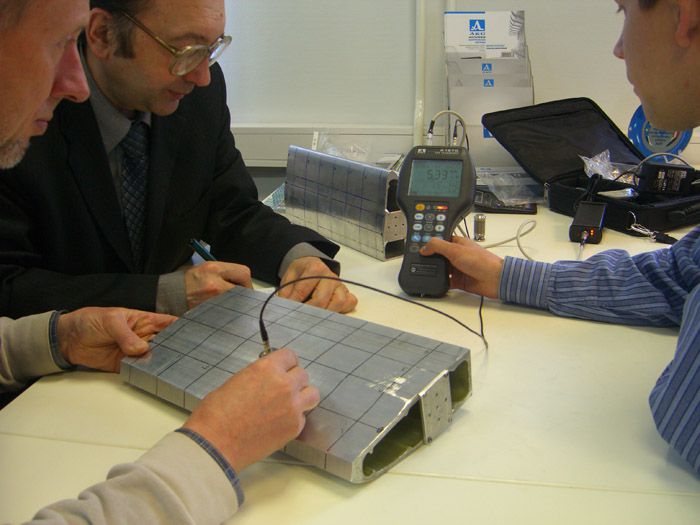

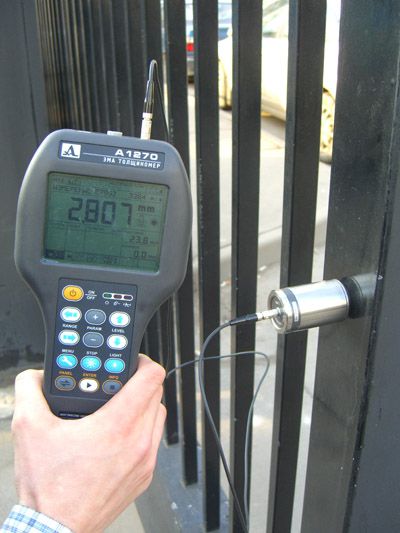

Электромагнитно-акустический толщиномер А1270 предназначен для толщинометрии изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля не требует специальной подготовки, что значительно сокращает время подготовки к контролю. А1270 также позволяет работать через покрытие или с зазором.
Назначение:
Измерение толщины деталей и узлов из металлов и сплавов без применения контактной жидкости
Оценка степени анизотропии проката




Особенности электромагнитно-акустического толщиномера А1270:

Толщиномер А1270 рассчитан на использование совмещенного ЭМА преобразователя сдвиговых (SH) волн производства компании "Акустические Контрольные Системы".
- Результат измерения отображается в мм с точностью до второго знака после запятой (одна сотая миллиметра). Прибор имеет возможность записывать и хранить результаты измерений в энергонезависимой панели. - -- Накопленные данные по USB порту можно перенести на внешний компьютер для последующего документирования и распечатки.
- Графическая и текстовая информация отображаются на жидкокристаллическом экране с подсветкой для работы при слабом освещении. Для управления прибором используется пленочная клавиатура. Для подключения ЭМА преобразователя применены разъемы LEMO серии 00.
- Маленькие размеры и вес прибора и преобразователей
- Расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
- Различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
- Работа без применения контактной жидкости
- Различные режимы работы прибора: измерение, обзор, настройка
- Легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
- Автоматическая настройка основных параметров преобразователя при калибровке
- Память на 19800 измерений
- Связь с компьютером по USB-порту
- Корреляционная обработка сигналов
- Конструкция прибора по IP65



 Режимы работы:

- Режим НАСТРОЙКА

Осуществляется настройка под разные типы преобразователей, юстировка и калибровка прибора, установка параметров алгоритмов и аппаратуры, установка параметров материала, формирование конфигураций, их сохранение и выбор.

- Режим ИЗМЕРЕНИЕ



В данном режиме обеспечивается:



- измерение толщины;



- определение максимального и минимального значений толщины из ряда измерений;



- запись результатов измерения толщины в память прибора;



- коррекция ранее записанных в память результатов;





- очистка памяти измерений.

Для измерения толщины используется автоматизированный алгоритм, который без вмешательства оператора подстраивает усиление, выбирает способ измерения и разрядность представления информации. Для оперативного анализа на экране прибора выводится вся необходимая информация: способ измерения толщины (пороговый или АКФ), индикация уровня сигнала, общая информация о параметрах контроля, текущий результат измерения, а также ранее записанные результаты измерений.

- Режим ОБЗОР



Данный режим предназначен для измерения толщины с одновременным наблюдением за формой эхо-сигналов. Это позволяет повысить достоверность измерения толщины и проводить анализ в сложных случаях.



В данном режиме обеспечивается:



- измерение толщины с использованием выбранного способа;



- выбор одного из трех способов измерения толщины (пороговый, по двум эхо-сигналам, АКФ);



- реализация функции ЛУПА при одновременном представлении сигналов в недетектированном виде;



- запись в память прибора А-Сканов сигнала со всеми сопряженными данными (кадров);



- работа с ранее записанными в память приборов кадрами (просмотр, очистка).



Удобный интерфейс пользователя с возможностью быстрого переключения между режимами и быстрым доступом к настройкам и функциям значительно облегчает настройку и работу с прибором, в то же время расширяя возможности контроля.



 Технические характеристики электромагнитно-акустического толщиномера А1270:

Диапазоны измеряемых толщин (по алюминию)

от 0,5 до 25 мм

Погрешность измерения толщины

+ (1 % + 0,01 мм)

Дискретность отсчета толщины

0,01 мм

Минимальный радиус кривизны контролируемой поверхности

Rz40

Число запоминаемых результатов измерений

2000

Частота смены показаний, не менее

4 Гц

Питание (встроенная аккумуляторная батарея)

7,2 В

Продолжительность работы от сухих элементов

- с подсветкой экрана

- без подсветки



не менее 8 часов

не менее 10 часов

Размер отображающего поля экрана (76х56 мм)

320х240 точек

Диапазон рабочих температур

от -20°С до +50°С

Габаритные размеры электронного блока

245х120х40 мм

Масса с элементами питания

650 г


Комплект поставки:


- Электронный блок ЭМА толщиномера
- ЭМАП S7392 3.0A0D10ES (радиальная поляризация, апертура d 24 мм; толщинометрия алюминия 0,7-100 мм, стали 1,0-30 мм)
- Специализированная каретка для перемещения ЭМАП S7392 3.0A0D10ES, S7394 2.5A0R10x10ES
- Кабель LEMO-LEMO одинарный 1,2 м
- Чехол для А1212 МАСТЕР, А1220 МОНОЛИТ, А1220 АНКЕР, А1270, АКР1224
- Зарядное устройство с ВС 071 для А1212 МАСТЕР, А1270, А1220 МОНОЛИТ
- Сетевой адаптер с кабелем А1214 ЭКСПЕРТ, А1212 МАСТЕР, А1270, А1220 МОНОЛИТ
- Кабель соединительный (прибор - зарядное устройство) для А1212 МАСТЕР, А1220 МОНОЛИТ, А1270, А1214 ЭКСПЕРТ
- Кабель связи по USB
- Компакт-диск с документацией и ПО для А1270
- Мягкий кейс для А1212 МАСТЕР, А1220 МОНОЛИТ, А1220 АНКЕР, А1270
