Твердомер металлов ультразвуковой импедансный Константа К5У
Главная / Твердометрия / Портативные твердомеры / Твердомеры Константа |

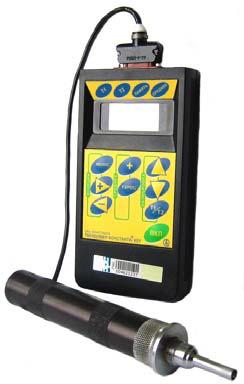

Твердомер ультразвуковой Константа К5У
Сертификат RU.C.28.002.A № 14526
Сертификат республики Беларусь № 5747
Твердомер металлов ультразвуковой импедансный.
Работает со сменными преобразователями следующих типов: УЗД-50Н, УЗДТ-10Н, УЗДТ-100Н.
Твердомер с набором сменных преобразователей предназначен для измерения твердости конструкционных, углеродистых и низколегированных сталей. Применим также для измерения твердости чугунов, нержавеющих сталей, высоколегированных сталей и цветных металлов при калибровке прибора на мерах твердости из этих материалов. По принципу действия прибор реализует метод ультразвукового контактного импеданса (UCI - Ultrasonic Contact Impedance).
Суть метода заключается в следующем: при калиброванной нагрузке алмазная пирамидка, закрепленная на металлическом стержне, колеблющемся на резонансной частоте, внедряется в материал изделия. Частота колебаний стержня пропорциональна площади отпечатка на объекте контроля, то есть твердости материала.
Сертификат республики Беларусь № 5747
Твердомер металлов ультразвуковой импедансный.
Работает со сменными преобразователями следующих типов: УЗД-50Н, УЗДТ-10Н, УЗДТ-100Н.
Твердомер с набором сменных преобразователей предназначен для измерения твердости конструкционных, углеродистых и низколегированных сталей. Применим также для измерения твердости чугунов, нержавеющих сталей, высоколегированных сталей и цветных металлов при калибровке прибора на мерах твердости из этих материалов. По принципу действия прибор реализует метод ультразвукового контактного импеданса (UCI - Ultrasonic Contact Impedance).
Суть метода заключается в следующем: при калиброванной нагрузке алмазная пирамидка, закрепленная на металлическом стержне, колеблющемся на резонансной частоте, внедряется в материал изделия. Частота колебаний стержня пропорциональна площади отпечатка на объекте контроля, то есть твердости материала.
Особенности твердомера Константа К5У:
- Оперативность измерения
- Наличие большого числа сменных преобразователей и насадок позволяет оптимизировать измерения твердости большой гаммы изделий.
- Малое влияние толщины и массы изделия на погрешность измерения
- Возможность оперативного обнаружения нежелательного изменения твердости поверхностного слоя изделий в результате шлифовочных прижогов, обезуглероживания поверхностного слоя в результате высокотемпературной термической обработки, появление мартенситных пятен при термообработке на среднюю твердость, наклепа от механической обработки
- Автоматическое выключение питания
- Возможность запоминания калибровок и результатов измерений в энергозависимой памяти прибора с последующей передачей в IBM по каналу RS232 для статической обработки и хранения с использованием программы "Constanta-Data".
Технические характеристики твердомера Константа К5У:
Диапазон измерения твердости:
- по Бринеллю, НВ, ........................................................ 95…450;
- по Роквеллу, НRСэ, ..................................................... 20…70;
- по Виккерсу, HV, ........................................................... 230…940;
- временного сопротивления (предела прочности), Мпа, ........................... 370… 1740
Основная погрешность измерения:
- по Бринеллю, НВ, не более
в диапазоне ........................................................... (90…150) +/- 10;
в диапазоне ........................................................... (150…300) +/- 15;
в диапазоне ........................................................... (300…470) +/- 20;
- по Роквеллу, НRСэ, не более +/- 2;
- по Виккерсу, HV, не более
в диапазоне ........................................................... (240…500) +/- 15;
в диапазоне ........................................................... (500…800) +/- 20;
в диапазоне ........................................................... (800…940) +/- 25
- временного сопротивления (предела прочности), МПа, .......................... не более +/- 100
Число замеров для вычисления среднего до 99
Число запоминаемых индивидуальных калибровок на каждую шкалу твердости - 5
Число ячеек памяти результатов измерения - 500
Питание 9 Вольт, батарея или аккумулятор (габариты батареи КРОНА)
Время непрерывной работы от батареи типа Alkaline, час, не менее 150.
Габаритные размеры, мм, не более:
блока обработки информации ..................................... 153х80х30;
преобразователей без плоской насадки................... Ø 26x140;
преобразователей с плоской насадкой .................... Ø 36x140.
Масса, кг, не более:
блока обработки информации ..................................... 0,25;
преобразователей ........................................................... 0,25.
- по Бринеллю, НВ, ........................................................ 95…450;
- по Роквеллу, НRСэ, ..................................................... 20…70;
- по Виккерсу, HV, ........................................................... 230…940;
- временного сопротивления (предела прочности), Мпа, ........................... 370… 1740
Основная погрешность измерения:
- по Бринеллю, НВ, не более
в диапазоне ........................................................... (90…150) +/- 10;
в диапазоне ........................................................... (150…300) +/- 15;
в диапазоне ........................................................... (300…470) +/- 20;
- по Роквеллу, НRСэ, не более +/- 2;
- по Виккерсу, HV, не более
в диапазоне ........................................................... (240…500) +/- 15;
в диапазоне ........................................................... (500…800) +/- 20;
в диапазоне ........................................................... (800…940) +/- 25
- временного сопротивления (предела прочности), МПа, .......................... не более +/- 100
Число замеров для вычисления среднего до 99
Число запоминаемых индивидуальных калибровок на каждую шкалу твердости - 5
Число ячеек памяти результатов измерения - 500
Питание 9 Вольт, батарея или аккумулятор (габариты батареи КРОНА)
Время непрерывной работы от батареи типа Alkaline, час, не менее 150.
Габаритные размеры, мм, не более:
блока обработки информации ..................................... 153х80х30;
преобразователей без плоской насадки................... Ø 26x140;
преобразователей с плоской насадкой .................... Ø 36x140.
Масса, кг, не более:
блока обработки информации ..................................... 0,25;
преобразователей ........................................................... 0,25.
Комплект поставки:
- Блок обработки информации с преобразователем
- Зарядное устройство
- Аккумуляторы - 2 шт.
- Руководство по эксплуатации
- Методика поверки
- Кабель связи с ПК по интерфейсу USB
- Компакт-диск с драйверами и программой "Constanta-Data"
- Тара
Купить твердомер Константа К5У по выгодной цене со склада в Москве!
Доставляем ультразвуковой твердомер Константа К5У по России и СНГ курьерскими службами и транспортными компаниями.
