Прибор PIL 8
Прибор для идентификации фазы в заземленных и закороченных кабелях среднего напряжения PIL 8.
С помощью прибора для идентификации фазы PIL 8 появилась возможность оставлять короткое замыкание и заземление и несмотря на это идентифицировать отдельную фазную жилу.Ячейка или шкаф подключения в которой или в котором оканчивается монтируемый кабель может оставаться закрытой.
Метод работы:
Phasenlux работает с тремя транссиверными клещами, которые без соединительных проводов могут быть замкнуты вокруг короткозамкнутого фазного проводника (питания не требуется).
На месте подключения кабеля в через генератор звуковой частоты, питаемый от батареи в кабель подается ток звуковой частоты. Этот ток звуковой частоты наводит в транссиверных клещах напряжение, которое выпрямляется, и заряжаеь конденсатор.В транссиверных клещах находится небольшой генератор звуковой частоты, который при подаче постоянного напряжения издает сигнал звуковой частоты, с обозначением фазы.
Находящийся на месте подключения генератор звуковой частоты синовится приемником и показывает сигнал от транссиверных клещей.
С помощью прибора для идентификации фазы PIL 8 появилась возможность оставлять короткое замыкание и заземление и несмотря на это идентифицировать отдельную фазную жилу.Ячейка или шкаф подключения в которой или в котором оканчивается монтируемый кабель может оставаться закрытой.
Метод работы:
Phasenlux работает с тремя транссиверными клещами, которые без соединительных проводов могут быть замкнуты вокруг короткозамкнутого фазного проводника (питания не требуется).
На месте подключения кабеля в через генератор звуковой частоты, питаемый от батареи в кабель подается ток звуковой частоты. Этот ток звуковой частоты наводит в транссиверных клещах напряжение, которое выпрямляется, и заряжаеь конденсатор.В транссиверных клещах находится небольшой генератор звуковой частоты, который при подаче постоянного напряжения издает сигнал звуковой частоты, с обозначением фазы.
Находящийся на месте подключения генератор звуковой частоты синовится приемником и показывает сигнал от транссиверных клещей.
Технические характеристики прибора для идентификации фазы в заземленных и закороченных кабелях среднего напряжения PIL 8:
Выходная мощность | 8 Ватт |
Частота | 3 кГц |
Показания | |
Питание | Аккумулятор / Сеть |
Габариты ( Ш x В x Г) | 110 x 280 x 190 мм |
Вес | 4 кг |

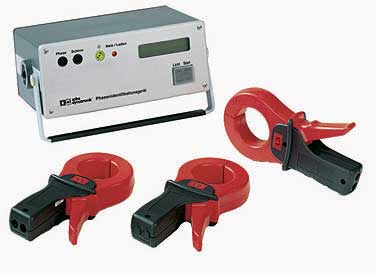

Комплект поставки:
- Генератор-приемник PIL 8
- Набор кабелей VL 83 – E
- Транссиверные клещи PIZ 50
- Чемодан на алюминиевой основе PIK 8
Купить прибор для идентификации фазы в заземленных и закороченных кабелях среднего напряжения PIL 8 по выгодной цене со склада в Москве!
Доставляем прибор PIL 8 по России и СНГ курьерскими службами и транспортными компаниями.
