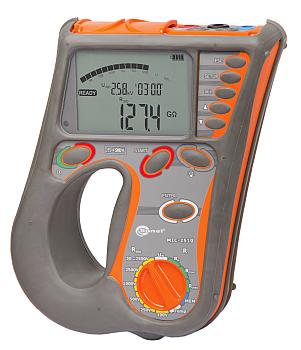

Измеритель параметров электроизоляции MIC-2510
Измеритель параметров электроизоляции MIC-2510


Измеритель параметров электроизоляции MIC-2510 предназначен для измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок.
Максимальное измерительное напряжение составляет 2500 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 2000 ГОм.

Особенности измерителя параметров электроизоляции MIC-2510:

- Измерительное напряжение до 2500 В: стандартные величины 100 В, 250 В, 500 В, 1000 В, 2500 В или установка произвольной величины 50...2500 В с шагом 10 В
- Измерение сопротивления изоляции до 2000 ГОм (2 ТОм)
- Установка трех интервалов времени T1, T2 и T3 в диапазоне 1...600 с для вычисления коэффициента абсорбции и коэффициента поляризации
- Звуковая индикация пятисекундных интервалов
- Постоянная индикация измеряемого сопротивления или тока утечки
- Измерение многожильных кабелей с использованием адаптера AutoISO
- Автоматическая разрядка емкости кабеля после окончания измерения изоляции
- Измерение емкости кабеля (в процессе измерения сопротивления изоляции)
- Измерение сопротивления соединений заземлителей с заземляемыми элементами и устройствами выравнивания потенциалов током не менее 200 мА с разрешением 0,01 Ом
- Низковольтное измерение активного сопротивления
- Контроль целостности электрических цепей
- Измерение температуры окружающей среды с возможностью сохранения в память измерителя
- Измерение напряжения переменного и постоянного тока
- Сохранение результатов измерений в память (990 ячеек)
- Передача данных на ПК с использованием радиоканала или USB интерфейса


Технические характеристики измерителя параметров электроизоляции MIC-2510:

Измерение напряжения переменного и постоянного тока (True RMS)

Диапазон/ Разрешение/ Основная погрешность
0,0...600 В/ 1 В/ ±(3% и. в. + 2 е. м. р.)
Диапазон частоты 45...65 Гц
Измерение сопротивления изоляции
Диапазон измерения согласно IEC 61557-2 RISOmin=UISOnom/IISOnom...2,000 ТОм (IISOnom=1 мА)
Диапазон Разрешение Основная погрешность
0,0...999,9 кОм/ 0,1 кОм/ ±(3% и. в. + 20 е. м. р.)
1,000...9,999 МОм/ 0,001 МОм
10,00...99,99 МОм/ 0,01 МОм
100,0...999,9 МОм/ 0,1 МОм
1,000...9,999 ГОм/ 0,001 ГОм
10,00...99,99 ГОм/ 0,01 ГОм
100,0...999,9 ГОм/ 0,1 ГОм
1,000...2,000 ТОм/ 0,001 Том
Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения
Диапазон/ Разрешение
50 В/ 50 ГОм
100 В/ 100 ГОм
250 В/ 250 ГОм
500 В/ 500 ГОм
1000 В/ 1,00 ТОм
2500 В/ 2,00 Том
Измерение сопротивления изоляции с использованием адаптера AutoISO-2500
Диапазон/ Разрешение/ Основная погрешность
0,0...999,9 кОм/ 0,1 кОм/ ±(4% и. в. + 20 е. м. р.)
1,000...9,999 МОм/ 0,001 МОм
10,00...99,99 МОм /0,01 МОм
100,0...999,9 МОм /0,1 МОм
1,000...9,999 ГОм /0,001 ГОм
10,00...99,99 ГОм /0,01 ГОм
100,0...999,9 ГОм /400 ГОм / ±(8% и. в. + 20 е. м. р.)
Максимальная величина измеряемого сопротивления в зависимости от выбранного измерительного напряжения
Диапазон/ Разрешение
100 В/ 100 ГОм
250 В/ 250 ГОм
500 В, 1000 B, 2500 B/ 400 ГОм
Измерение емкости
Диапазон/ Разрешение/ Основная погрешность
1...999 нФ/ 1 нФ/ ±(5% и. в. + 5 е. м. р.)
1,00...9,99 мкФ/ 0,01 мкФ
Измерение только в процессе измерения RISO
Измерение переходных сопротивлений контактов и проводников током
не менее ±200 мА
Диапазон измерения согласно IEC 61557-4: 0,10...999 Ом
Диапазон/ Разрешение/ Основная погрешность
0...19,99 Ом/ 0,01 Ом/ ±(2% и.в. + 3 е.м.р.)
20,0...199,9 Ом/ 0,1 Ом
200...999 Ом/ 1 Ом/ ±(4% и.в. + 3 е.м.р.)
Напряжение на разомкнутых измерительных проводниках 8…16 В
Выходной ток при R<2 Ом мин. 200 мA
Компенсация сопротивления измерительных проводников
Измерение двунаправленным током
Измерение активного сопротивления малым током
Диапазон/ Разрешение/ Основная погрешность
0,0...199,9 Ом/ 0,1 Ом/ ±(2% и. в. + 3 е. м. р.)
200...999 Ом/ 1 Ом/ ±(4% и. в. + 4 е. м. р.)
Напряжение на разомкнутых измерительных проводниках 8…16 В
Выходной ток > 10 мA
Звуковая индикация при сопротивлении < 10 Ом ±10%
Компенсация сопротивления измерительных проводников
Измерение температуры
Диапазон/ Разрешение/ Основная погрешность
-40,0...99,9°C/ 0,1°C/ ±(3% и. в. + 8 е. м. р.)
-40,0...211,8°F/ 0,1°F/ ±(3% и. в. + 16 е. м. р.)
Для измерения используется дополнительный (внешний) датчик
Класс изоляции
двойная, согласно PN-EN 61010-1 и IEC 61557
Категория безопасности  IV 600 В (III 1000 В) согласно PN-EN 61010-1
Степень защиты корпуса согласно PN-EN 60529 IP54
Питание пакет аккумуляторов SONEL L-1 NiMH 9,6 В
Габариты 260×190×60 мм
Масса около 1,3 кг
Температура хранения -20...+70° C
Рабочая температура  -10...+40° C
Память результатов измерений 990 ячеек, 11880 результатов
Интерфейс USB или радиоканал OR-1

Комплект поставки:


- Мегаомметр MIC-2510
- Футляр L4
- Зажим «Крокодил» изолированный черный K04 5 кВ
- Зарядное устройство для аккумуляторов Z7
- Зонд острый с разъемом «банан» черный 5кВ
- Зонд острый с разъемом «банан» красный 5кВ
- Зажим «Крокодил» изолированный голубой К05 5kV
- Провод измерительный 1,8 м с разъемами «банан» 5 кВ красный
- Зажим «Крокодил» изолированный красный К05 5kV
- Кабель последовательного интерфейса USB
- Провод измерительный 1,8 м экранированный с разъемами «банан» 5 кВ черный
- Ремень для переноски
- Аккумуляторная батарея NiMH SONEL-10 12V
- Провод измерительный 1,8 м с разъемами «банан» 5 кВ голубой
