Вихретоковый дефектоскоп ВД-70
Вихретоковый дефектоскоп ВД-70 сертифицирован Госстандартом РФ и внесен в Государственный реестр средств измерений.
Дефектоскоп для контроля трещин металла по низкой цене
Тип оборудования: дефектоскоп, вихретоковый дефектоскоп, искатель трещин, дефектоскоп вихретоковый
Производитель : Россия
Производитель : Россия
Серия : ВД
Модель : ВД-70
Описание : Прибор для поиска поверхностных трещин

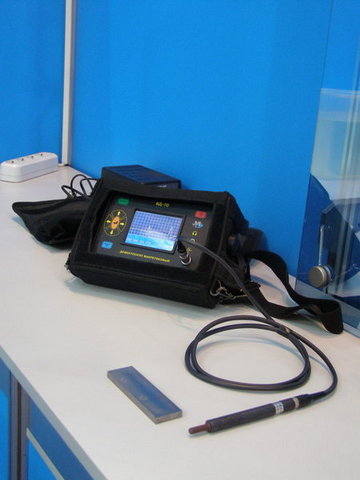

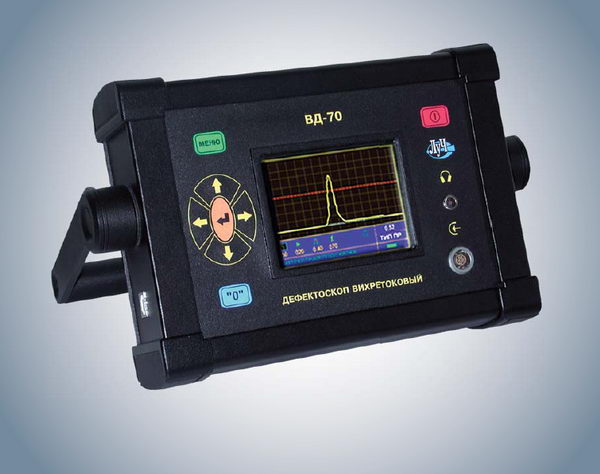

Вихретоковый дефектоскоп ВД-70
Модель : ВД-70
Описание : Прибор для поиска поверхностных трещин
Вихретоковый дефектоскоп ВД-70
Вихретоковый дефектоскоп ВД-70 предназначен для:
• контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин;
• определения местоположения дефектов;
• оценки глубины дефектов.
• контроля продукции из ферромагнитных и немагнитных металлов и сплавов на наличие поверхностных дефектов типа трещин;
• определения местоположения дефектов;
• оценки глубины дефектов.
Особенности вихретокового дефектоскопа ВД-70 :
• контроль деталей с грубой необработанной поверхностью;
• контроль деталей при наличии защитных диэлектрических покрытий;
• индикация глубины дефекта в миллиметрах;
• широкий ассортимент вихретоковых преобразователей;
• управление параметрами и режимами работы дефектоскопа с персонального компьютера;
• цветной дисплей с высокой разрешающей способностью;
• встроенные часы и календарь;
• прочный корпус для тяжелых условий эксплуатации;
• специальная комплектация для ОАО «РЖД» и метрополитена.
• контроль деталей при наличии защитных диэлектрических покрытий;
• индикация глубины дефекта в миллиметрах;
• широкий ассортимент вихретоковых преобразователей;
• управление параметрами и режимами работы дефектоскопа с персонального компьютера;
• цветной дисплей с высокой разрешающей способностью;
• встроенные часы и календарь;
• прочный корпус для тяжелых условий эксплуатации;
• специальная комплектация для ОАО «РЖД» и метрополитена.
Технические характеристики Вихретокового дефектоскопа ВД-70 :
Порог чувствительности
(по стали и алюминиевому сплаву): – глубина – ширина |
0,3 мм от 0,05 до 0,1 мм |
Диапазон измерения глубины дефекта
|
от 0,3 до 7,0 мм
|
Погрешность измерения глубины дефекта
|
± (0,1 + 0,3 H) мм
|
Диапазон рабочих частот
|
от 10 до 250 кГц
|
Дискретность установки частоты
|
1 кГц
|
Диапазон регулировки усиления
|
от 1 до 255 ед.
|
Режим анализа сигнала
|
по переменной или постоянной составляющей
|
Скорость сканирования в режиме анализа сигнала:
– по переменной составляющей – по постоянной составляющей |
от 50 до 150 мм/с не более 50 мм/с |
Развертка
|
временная
|
Память:
– изображений развертки – программ настройки |
1000 300 |
Интерфейс связи с персональным компьютером
|
USB
|
Размер рабочей части экрана
|
71x53 мм
|
Электрическое питание:
– сеть переменного тока – аккумуляторное |
220 В; 50 Гц 6 В |
Время непрерывной работы
|
не менее 8 ч
|
Диапазон рабочих температур
|
от – 10 до + 50 °С
|
Степень защиты корпуса
|
IP63
|
Габаритные размеры (без ручки для переноса):
– в металлическом корпусе – в пластиковом корпусе |
не более 195x55x145 мм не более 195x65x145 мм |
Масса:
– в металлическом корпусе – в пластиковом корпусе |

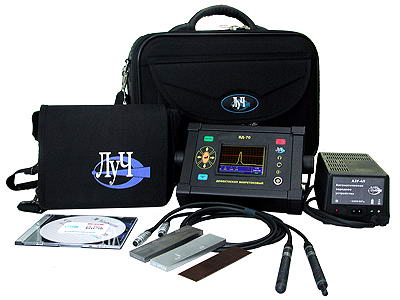

Комплекты поставки вихретокового дефектоскопа ВД-70 :
Дефектоскоп ВД 70 Версия «общего назначения»
электронный блок вихретокового дефектоскопа ВД-70
|
1 шт.
|
преобразователь вихретоковый ПН-6-ТД-С-ХХХ
|
1 шт.
|
кабель соединительный (ПЭВМ/электронный блок)
|
1 шт.
|
блок аккумуляторный (встроенный)
|
1 шт.
|
зарядное устройство АЗУ-4Л
|
1 шт.
|
набор стандартных образцов из комплекта КСОП-70
|
1 к-кт.
|
комплект фиксирующих насадок
|
1 к-кт. *
|
программное обеспечение VD-70
|
1 к-кт.
|
руководство по эксплуатации ВД-70.47621206.0000.00 РЭ
|
1 экз.
|
чехол для электронного блока
|
1 шт. **
|
головные телефоны
|
1 шт. **
|
сумка для переноски
|
1 шт.
|
* - поставляется за дополнительную плату по заказу потребителя из прилагаемой номенклатуры, приведенной в Приложении 6 настоящего Руководства по эксплуатации |
|
** - поставляются за дополнительную плату по заказу потребителя
|
Дефектоскоп ВД 70 Версия «локомотивная»
электронный блок вихретокового дефектоскопа ВД-70
|
1 шт.
|
преобразователь вихретоковый ПН-6-ТД-С-003
|
1 шт.
|
преобразователь вихретоковый ПН-10-ТД-С-003
|
1 шт.
|
кабель соединительный (ПЭВМ/электронный блок)
|
1 шт.
|
блок аккумуляторный (встроенный)
|
1 шт.
|
зарядное устройство АЗУ-4Л
|
1 шт.
|
стандартный образец СОП-2.001.70
|
1 шт.
|
комплект фиксирующих насадок
|
1 к-кт.
|
программное обеспечение VD-70
|
1 к-кт.
|
руководство по эксплуатации ВД-70.47621206.0000.00 РЭ
|
1 экз.
|
чехол для электронного блока
|
1 шт. *
|
головные телефоны
|
1 шт. *
|
сумка для переноски
|
1 шт.
|
* - поставляются за дополнительную плату по заказу потребителя |
Дефектоскоп ВД 70 Версия «вагонная»
электронный блок вихретокового дефектоскопа ВД-70
|
1 шт.
|
преобразователь вихретоковый ПН-6-ТД-С-003
|
1 шт.
|
преобразователь вихретоковый ПН-10-ТД-С-003
|
1 шт.
|
преобразователь вихретоковый ПН-6-ТД-В-002
|
1 шт.
|
кабель соединительный (ПЭВМ/электронный блок)
|
1 шт.
|
блок аккумуляторный (встроенный)
|
1 шт.
|
зарядное устройство АЗУ-4Л
|
1 шт.
|
стандартный образец СОП-2.001.70
|
1 шт.
|
комплект фиксирующих насадок
|
1 к-кт.
|
программное обеспечение VD-70
|
1 к-кт.
|
руководство по эксплуатации ВД-70.47621206.0000.00 РЭ
|
1 экз.
|
чехол для электронного блока
|
1 шт. *
|
головные телефоны
|
1 шт. *
|
сумка для переноски
|
1 шт.
|
* - поставляются за дополнительную плату по заказу потребителя |
Доставляем Вихретоковый дефектоскоп ВД-70 по России и СНГ курьерскими службами и транспортными компаниями.
Альтернативные варианты написания названия вихретокового дефектоскопа ВД-70 :
- Вихретоковый дефектоскоп ВД-70;
- Дефектоскоп ВД-70;
- Дефектоскоп вихретоковый ВД-70;
- Вихретоковый дефектоскоп ВД 70;
- Дефектоскоп ВД70.
