Комплект нагрузочный измерительный с регулятором (на токи 20 - 2000А) РТ-2048-02
Комплект РТ-2048-02 зарегистрирован в Госреестре РФ (сертификат об утверждении типа СИ RU.C.34.022.A №44563) и имеет сертификат соответствия №ROCC.RU.ME95.BO9853.
Комплект нагрузочный измерительный с регулятором (на токи 20 - 2000А) РТ-2048-02 предназначен для испытания АВ с номинальным током расцепителя от 10 до 160А.
Состав комплекта нагрузочного измерительного с регулятором (на токи 20 - 2000А) РТ-2048-02:

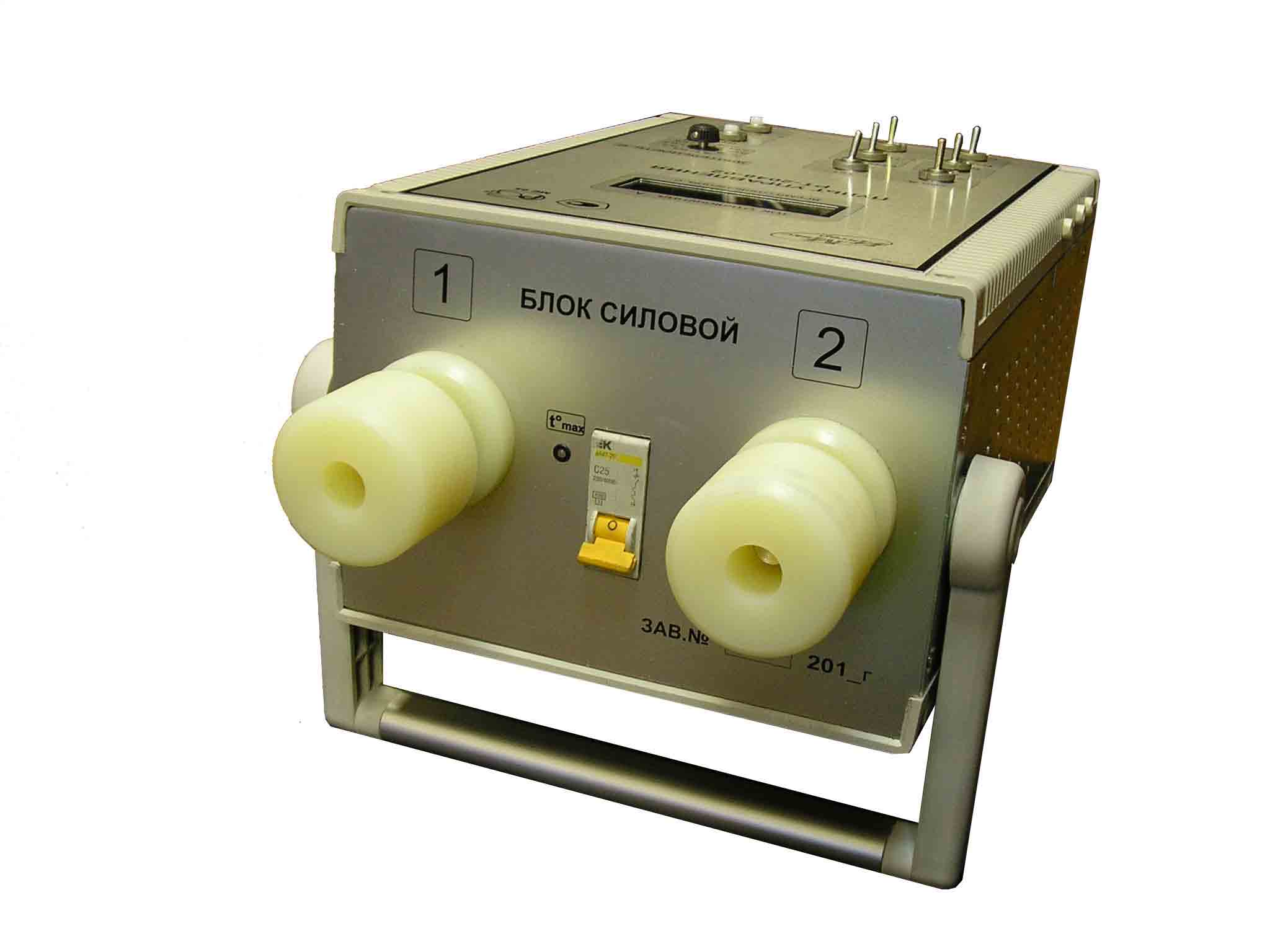

состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).
Комплект РТ-2048-02 может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Комплект нагрузочный измерительный с регулятором (на токи 20 - 2000А) РТ-2048-02 предназначен для испытания АВ с номинальным током расцепителя от 10 до 160А.
Состав комплекта нагрузочного измерительного с регулятором (на токи 20 - 2000А) РТ-2048-02:
состоит из следующих составных частей: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-2), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).
Комплект РТ-2048-02 может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.
Технические характеристики комплекта нагрузочного измерительного с регулятором (на токи 20 - 2000А) РТ-2048-02:
Диапазон измерения и регулирования силы тока 20-2000 A
Диапазон задания и измерения длительности протекания тока в кратковременном режиме 0.02-1.6 C
Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ, не более +/- 5 %
Напряжение питающей сети 220+/-22 или 380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 2000А 46 A
Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 2000A), не более 18 kBa
- в длительном режиме (I max = 1000A), не более 5, 2 kBa
- в длительном режиме (I max = 300A), не более 1, 6 kBa
Габаритные размеры комплекта ДхШхВ 400х240х200
Масса 11 кг
Диапазон задания и измерения длительности протекания тока в кратковременном режиме 0.02-1.6 C
Приведенная погрешность измерения силы испытательного тока, %, не более +/-5 C
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ, не более +/- 5 %
Напряжение питающей сети 220+/-22 или 380+/-38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе 2000А 46 A
Мощность потребляемая комплектом:
- в кратковременном режиме (I max = 2000A), не более 18 kBa
- в длительном режиме (I max = 1000A), не более 5, 2 kBa
- в длительном режиме (I max = 300A), не более 1, 6 kBa
Габаритные размеры комплекта ДхШхВ 400х240х200
Масса 11 кг
Комплект поставки:
- Блок силовой
- Пульт управления
- Кабель соединительный
- Токопроводы сечением 70 мм длиной 1 м – 2 шт.
- Кабели секундомерные – 2 шт.
- Формуляр
- Руководство по эксплуатации
- Свидетельство о первичной поверке
Купить комплект нагрузочный измерительный с регулятором (на токи 20 - 2000А) РТ-2048-02 по выгодной цене со склада в Москве!
Доставляем комплект нагрузочный измерительный с регулятором (на токи 20 - 2000А) РТ-2048-02 по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на комплект нагрузочный измерительный с регулятором (на токи 20 - 2000А) РТ-2048-02 Вы можете по т/ф.:
+7 (495) 966-41-00 или по электронной почте на info@ndt-geo.ru
