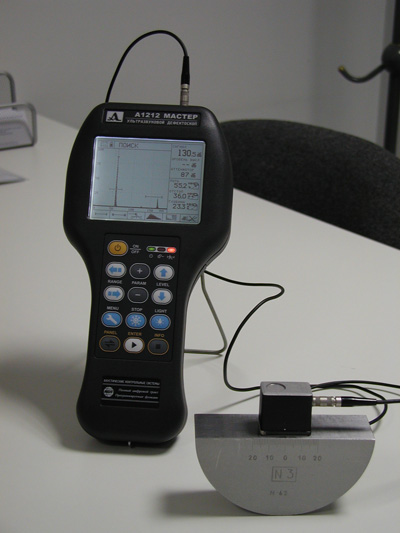

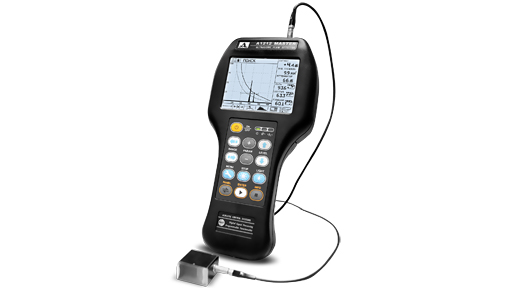

Ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ
Дефектоскоп, предназначенный для проведения типовыхи специализированных методик ультразвукового контроля.

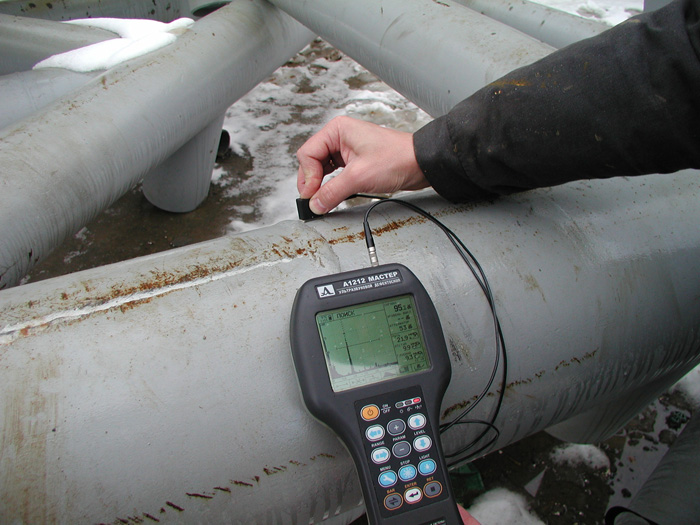

Небольшие размеры,высокая производительность и точность прибора обеспечивают легкость и удобствоработы с ним. Версии А1212 могут отличаться некоторыми возможностями. В А1212«Мастер Лайт» (в отличие от «Мастер Профи») отсутствует функция АРД-диаграмм,имеется аккумуляторное питание, он работает при температурах от -10 до 50 градусов. Кроме того, в А1212 «Мастер Лайт» отсутствует режим В-скана и упрощена основная комплектация. При помощи А 1212 осуществляется контроль сварных швов,обеспечивается поиск различных повреждений, непроваров и пор. Данный дефектоскоп также измеряет толщину изделия, определяет координаты и параметры нарушений (повреждений, несплошностей, трещин, нарушений однородности материала) в изделиях из металлов и пластмасс. Главными особенностями А1212 являются современный, эргономичный,ударопрочный корпус, небольшие габариты и вес, что дает возможность эксплуатировать прибор даже в условиях тесного пространства, а также в труднодоступных местах.
Также достоинствами А1212 являются высокое разрешение дисплея, цифровой тракт, интуитивно понятные настройки прибора, способностьработать непрерывно в течение 15 часов, энергозависимая память, обеспечивающаясохранение до 500 изображений.
Основные отличия версии МАСТЕР ЛАЙТ от МАСТЕР ПРОФИ:
- Нет функции АРД
- Батарейное питание: комплект батарей (6 шт.) АА Alkaline 2,6 Ач, (в версии МАСТЕР ПРОФИ аккумуляторное питание)
- Диапазон рабочих температур ( от -10 до 50°С)
- Отсутствует режим В-скан
- Упрощена комплектация базового комплекта
Назначение ультразвукового дефектоскопа А1212 МАСТЕР ЛАЙТ:
- Поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- Определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- Измерение толщины изделия
- Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится весьма просто в специальном режиме редактирования ВРЧ, при этом можно оперативно наблюдать влияние изменений на эхо-сигнал. Это позволяет быстро и точно настраивать ВРЧ даже неопытному дефектоскописту
- Сигнал типа RF (радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей
- Небольшой вес и габариты прибора позволяют работать с дефектоскопом в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
- Самый легкий дефектоскоп - вес 650 грамм вместе с аккумулятором
- Максимальное время непрерывной работы - 15 часов
- Эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
- Жидкокристаллический дисплей с высоким разрешением (320*240 точек) и подсветкой
- Полностью цифровой тракт
- Интуитивный интерфейс настройки и работы с прибором
- ударопрочный корпус, степень защиты по IP65
- Большая библиотека настроек (100 конфигураций)
- Энергонезависимая память на 500 изображений экрана (развертки типа А с соответствующими параметрами)
- Традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- Запоминание на экране огибающей максимумов сигнала
- Автоматическое определение уровня сигналов и координат дефекта при работе с АСД (два временных строба)
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- Программируемая форма зондирующего импульса
- Регулируемая частота посылки зондирующих импульсов (до 200 Гц)
- Построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- Дополнительные режимы: «стоп - кадр», «электронная временная лупа»
- Наличие режима толщиномера
- Связь с компьютером по высокоскоростному USB-порту
- Совместимость с широким спектром преобразователей различных производителей
Параметр | Значение |
Максимальная толщина объекта контроля (по стали) | 3500 мм |
Рабочие частоты | 0,5÷15,0 МГц |
Динамический диапазон дефектоскопа не менее | 100 дБ |
Диапазон изменений интервалов времени дефектоскопа | 1÷1200 мкс |
Диапазон настроек скорости ультразвука | 1000÷15000 м/с |
Полоса частот приемного тракта | 0,14÷21 МГц |
Диапазон перестройки аттенюатора | 0÷90 дБ |
Динамический диапазон ВРЧ не менее | 30 дБ |
Параметры зондирующего импульса: | |
– число периодов | 0,5÷5 |
– амплитуда (половина размаха) | 20, 100, 200 В |
– длительности фронтов не более | 20 нс |
– частота повторения зондирующих импульсов | 5÷200 Гц |
Тип дисплея | LCD |
Количество точек экрана | 320х240 |
Размеры отображающего поля экрана | 77х58 мм |
Питание | 6 батарей АА |
Время непрерывной работы (с подсветкой) | 15 ч (12 ч) |
Диапазон рабочих температур | -10°C÷+50°С |
Габаритные размеры | 245 х 120 х 40 мм |
Масса электронного блока | 650 г |
Интуитивный интерфейс:
- Быстрый доступ к функциям управления
В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяю быстро освоить работу с дефектоскопом.
- Большая библиотека конфигураций (100 вариантов)
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки сохраняются при выключении прибора и хранении его без батареи питания. Энергонезависимая память на 500 изображений экрана с параметрами контроля
- Отображение сигнала в верхней части экрана в режиме Меню.
Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля
- Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа
- Работа с внешним компьютером
Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
Комплект поставки:
- Комплект батарей (6 шт.) AA Alkaline 2,6 Ач
- Кабель LEMO-LEMO одинарный 1,2 м.
- Преобразователь S3568 (П111-2,5-10; дефектоскопический)
- Преобразователь S5182 2,5-65.
- Преобразователь S5096 5,0-70.
- Чехол для А1212 МАСТЕР.
- Кабель связи по USB.
- ADM 3 – программа для работы дефектоскопа с ПК
Доставляем ультразвуковой дефектоскоп А1212 МАСТЕР ЛАЙТ по России и СНГ курьерскими службами и транспортными компаниями.
