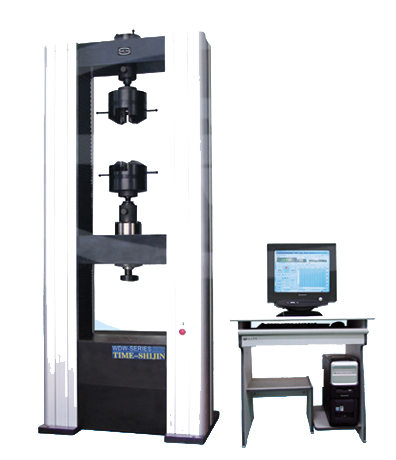

Разрывная машина WDW-300E
Электромеханическая универсальная испытательная машина WDW-300E применяется для проведения статических испытаний на растяжение, сжатие и изгиб неметаллических материалов, а также испытания цветных металлов имеющих небольшие значения параметров прочности.
Сферы применения:
- лаборатории контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих
- научно-исследовательские институты легкой промышленности
- при производстве автомобильных комплектующих, а также в других смежных областях производства
Сферы применения:
- лаборатории контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих
- научно-исследовательские институты легкой промышленности
- при производстве автомобильных комплектующих, а также в других смежных областях производства
Особенности электромеханической универсальной испытательной машины
WDW-300E:
WDW-300E:
- Большая рабочая зона для испытаний
- Высокая жесткость конструкции силовой рамы для точного перемещения траверсы
- Высокая точность позиционирования траверсы
- Датчик силы установлен на подвижной траверсе
- Концевые выключатели для защиты оператора и узлов испытательной машины
- Программная защита от перегруза датчика силы
- Аварийная кнопка
- Выносной пульт для ручного управления траверсой при установке образца в зоне испытания
ПО WinWDW позволяеет настраивать параметры в соответствии с основными международными, европейскими, американскими стандартами: ISO 6892-84, ASTM E8, DIN 50125, EN 10002,а также можно применять для испытаний по ГОСТ 1497-84 цилиндрических образцов тип VI, VII и пропорциональных плоских образцов тип I, II, для испытаний на сжатие: ГОСТ 25.503, для испытаний на изгиб: ISO 7438-85, ГОСТ 14019.
Возможности ПО:
Позволяет автоматически определять следующие характеристики механических свойств материала в соответствии с ISO 6892:
- ReH (σтв) - верхний предел текучести
- ReL (σтн) - нижний предел текучести
- Rm (σв) - временное сопротивление
- Rp (σ0,2) - условный предел текучести
- A (δ) - относительное удлинение
- Agt (δp) - относительное равномерное удлинение
- E - модуль упругости
- Z (Ψ) - относительное сужение
Построение диаграмм нагружения в координатах:
- Нагрузка-Время
- Перемещение-Время
- Нагрузка-Перемещение
- Нагрузка-Деформация
- Деформация-Время
- Нагрузка-Время
- Перемещение-Время
- Нагрузка-Перемещение
- Нагрузка-Деформация
- Деформация-Время
Технические характеристики разрывной машины WDW-300E:
Максимальная нагрузка, кН | 300 кН |
Жесткость силовой рамы, кН/мм | 600 кН |
Точность нагрузки | 1%(0,5% по заказу) |
Диапазон нагрузки | 0,4-100% |
Диапазон деформации | 2-100% |
Точность деформации | 1%(0,5% по заказу) |
Разрешение перемещения | 0,001 мм |
Точность перемещения | 1% |
Диапазон скоростей нагружения | 0,005-500 мм/мин |
Максимальное перемещение траверсы при растяжении | 600 мм |
Максимальное перемещение траверсы при сжатии | 600 мм |
Ширина рабочего пространства для испытаний | 600 мм |
Захваты | Клиновые для плоских и круглых образцов |
Размеры силовой рамы | 1110х785х2525 мм |
Вес силовой рамы | 2000 кг |
Мощность | 5.0 кВт |
Параметры электропитания | 380В±10%, 50 Гц, 3 фазы |
Система привода | MINAS A4 Panasonic Co. Ltd (Япония), цифровая система измерений и управления |
Комплект поставки:
- AC серво мотор и система Мощность 5.0 кВт Panasonic Co. Ltd. (Japan)
- ПО и система измерения WinWDW
- Ходовые винты 2 шт. Jining Bote
- Трансформатор
- Датчик силы(тензодатчик) 300 кН Transcell (USA)
- Экстензометр YYU-10/50
- Фотоэлектрический энкодер Omron 2000
- Персональный компьютер P4/256MDDR/80G Lenovo
- Принтер HP 1368(A4, inkjet)
- Губки для растяжения плоских образцов
- Губки для растяжения круглых образцов
- Компрессионные пластины
- Приспособления для изгиба
- Инструменты
- Техническая документация
Купить разрывную машину WDW-300E по выгодной цене со склада в Москве!
Доставляем разрывную машину WDW-300E по России и СНГ курьерскими службами и транспортными компаниями.
