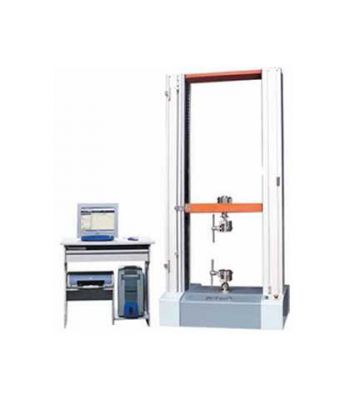

Разрывная машина WDW-5E
Разрывная машина WDW-5E настольного исполнения это модернизированный вариант испытательной машины WDW-5E обычного (напольного) исполнения.
Испытательная машина WDW-5E с максимальной нагрузкой до 5 кН.
Сферы применения:
- лаборатории контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих
- научно-исследовательские институты легкой промышленности
- при производстве автомобильных комплектующих, а также в других смежных областях производства
Купить разрывную машину WDW-5E по выгодной цене со склада в Москве!
Доставляем разрывную машину WDW-5E по России и СНГ курьерскими службами и транспортными компаниями.
Испытательная машина WDW-5E с максимальной нагрузкой до 5 кН.
Сферы применения:
- лаборатории контроля качества на предприятиях связанных с производством неметаллических материалов или их применяющих
- научно-исследовательские институты легкой промышленности
- при производстве автомобильных комплектующих, а также в других смежных областях производства
Особенности разрывной машины WDW-5E:
- Компактный размер силовой рамы, что позволяет размещать испытательную машину WDW-5E в любом удобном месте лаборатории
- Высокая точность
- Имеет в своей технической начинке высококачественные шариковинтовые пары, которые применяются для увеличения точности передачи крутящего момента от системы привода, которая обеспечивает безотказность и надежность работы всей испытательной установки.
- Система привода от японской компании Panasonic серии MINAS A4 включает в свой состав AC синхронный серводвигатель с сервоконтроллером.
- Высокая точность
- Имеет в своей технической начинке высококачественные шариковинтовые пары, которые применяются для увеличения точности передачи крутящего момента от системы привода, которая обеспечивает безотказность и надежность работы всей испытательной установки.
- Система привода от японской компании Panasonic серии MINAS A4 включает в свой состав AC синхронный серводвигатель с сервоконтроллером.
Система управления и измерения параметров испытаний представляет собой компьютерную систему и специализированное программное обеспечение, что позволяет управлять параметрами настройки параметров перед испытанием, их корректировкой во время проведения испытания, то есть эта система работает в режиме с обратной связи и собирает и обрабатывает необходимые параметры испытания: сила, деформация, перемещение и прочее.
ПО системы управления имеет функции графического построения кривой нагружения в режиме on-line, возможность изменения параметров отображающихся графически в виде кривых путем простого изменения кривой при испытании, есть функция сопоставления графиков проведенных ранее испытаний партии материала, функция вычисления по определенным параметрам необходимых расчетных значений, и возможность создания формы отчета о проделаном испытании. Может настраиваться пользователем на режим ручного управления или же испытательная установка будет работать по программе испытания, которую оператор задаст через программатор системы, есть возможность проведения циклических испытаний.
Технические характеристики разрывной машины WDW-5E:
Классификация
|
Класс 1
|
Максимальная нагрузка
|
5 кН
|
Жесткость силовой рамы
|
80 кН/мм
|
Диапазон измерения нагрузки
|
2%-100% от макс. нагрузки
|
Точность нагрузки
|
±0.5% отображаемого значения
|
Разрешение нагрузки
|
200000
|
Диапазон измерения деформации
|
2%-100%
|
Точность деформации
|
±0.5% отображаемого значения
|
Относительная ошибка считывания перемещения
|
±0.5% отображаемого значения
|
Разрешение перемещения
|
0.001 мм
|
Скорость траверсы
|
0.005 – 500 мм/мин, плавная настройка
|
Точность скорости траверсы
|
±0.5% отображаемого значения
|
Макс. расстояние между рабочим столом и нижней плоскостью средней траверсы
|
950 мм
|
Полное перемещение средней траверсы
|
850 мм
|
Эффективная ширина для испытания
|
400 мм
|
Ширина пространства для испытания
|
370 мм
|
Размер силовой рамы
|
610x480x1274 мм
|
Вес нетто силовой рамы
|
100 кг
|
Параметры электропитания
|
220В, 50Гц, 400Вт
|
Рабочая температура
|
10 – 35оС
|
Относительная влажность воздуха
|
20%-80%
|
Купить разрывную машину WDW-5E по выгодной цене со склада в Москве!
Доставляем разрывную машину WDW-5E по России и СНГ курьерскими службами и транспортными компаниями.
