Измерители теплопроводности стационарным методом ИТС-1
Главная / Тепловой контроль / Измерители теплопроводности и плотности тепловых потоков |
Внесен в Госреестр СИ РФ под №34080-07
Внесен в Госреестр СИ Белорусии
Измеритель теплопроводности стационарным методом ИТС-1 предназначен для определения теплопроводности и термического сопротивления широкого спектра строительных и теплоизоляционных материалов методом станционарного теплового потока по ГОСТ 7076-99 и методом теплового потока по ГОСТ 30256 (ИТС-1). А также для проверки и калибровки датчиков теплового потока (установка "ПОТОК").
- Определение теплопроводности при средней температуре образца 12...43 °С
- Выбор условий выполнения измерений
- Установка параметров испытаний с помощью экранных меню
- Автоматическая стабилизация температур холодильника, нагревателя и его охранной зоны в процессе испытаний
- Автоматическая архивация 200 результатов и условий измерений (вид материала, дата и время)
- Отображение динамики процесса измерения и результатов на графическом дисплее с подсветкой в течение всего цикла
- Вычисление термического сопротивления и коэффициента теплопроводности
- Высокоточная система стабилизации температур нагревателя и холодильника
- Система автоматической компенсации торцевых потерь + горячая охранная зона
- Высокоточный измерительный тракт, специальные алгоритмы обработки сигналов
- Автоматизированная калибровка по эталонам, самодиагностика
- Возможность повышения точности измерения коэффициента теплопроводности ряда материалов до 3 % при условии индивидуальной градуировки прибора
- Моноблочное исполнение, эргономичная и компактная конструкция
- Возможность подключения теплового зонда для проведения испытаний материалов по ГОСТ 30256 (опция)
ИТС-1 "150" ИТС-1 "300"
Диапазон определения теплопроводности, Вт/м·К |
0,02...1,5 0,02...1,5 |
Диапазон определения термического сопротивления, м2·К/Вт |
0,01...1,5 0,01...1,5 |
Предел основной относительной погрешности, % |
±5 ±5 |
Размеры испытываемого образца, мм |
150х150х3...40 300х300х60...120 |
Время измерения, час |
0,5...2,5 0,5...2,5 |
Питание прибора |
220 В / 50 Гц 220 В / 50 Гц |
Потребляемая мощность, Вт |
60 120 |
Габаритные размеры прибора, мм |
290х190х135 350х470х240 |
Масса, кг |
6,5 14,1 |
* - характеристики зондового метода смотреть на странице прибора МИТ-1 |
|
Технические характеристики установки "ПОТОК"
Диапазон тепловых потоков, Вт/м |
10...500 |
Погрешность измерения тепловых потоков, % |
3 |
Размер рабочей зоны, мм |
60х60 |
Габаритные размеры, мм: |
|
- блока теплометрического |
250x195x265 |
- блока управления |
150x70х27 |
Масса, кг: |
11,5 |

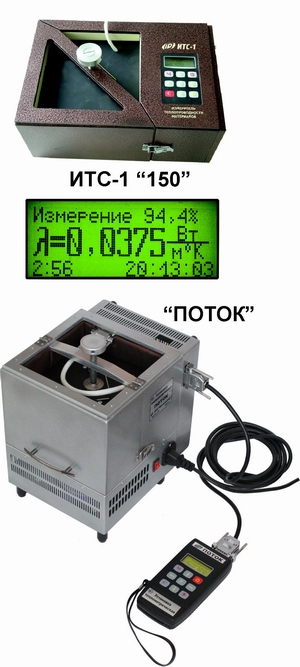

Модификации прибора ИТС-1:
- ИТС-1 "150" - с размером образца 150х150 мм
- ИТС-1 "300" - с размером образца 300х300 мм (в разработке)
- ПОТОК - установка теплометрическая для калибровки и поверки датчиков теплового потока
- Руководство по эксплуатации
- Свидетельство о Госповерке ИТС-1 "150"
Дополнительная комплектация:
- Приспособление для испытания сыпучих и волокнистых материалов
- Контрольные образец из оргстекла
- Зонд тепловой
- Короб для сыпучих материалов
- Паста теплопроводящая
- Образцы теплопроводности - по спецзаказу
- Кожаный кофр
