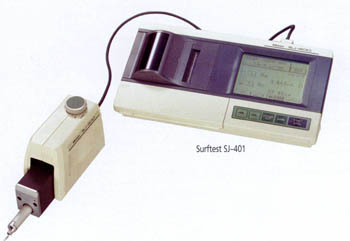

Профилометр Surftest SJ-400 (SJ–401 и SJ–402)
| Главная / Приборы контроля качества покрытий / Измерители шероховатости, профилометры / Профилометры, измерители шероховатости MITUTOYO |
Производитель: Mitutoyo Corp., Япония
- Измерения с высокой точностью
- С помощью дополнительной функции возможно измерение прямолинейности и волнистости.
Встроенные функции позволяют проводить обработку измеренных параметров поверхности на ЖК-дисплее
- Измерение параметров шероховатости цилиндрических поверхностей в плоскости перпендикулярной оси. Функции исключения сползания и R компенсации позволяют рассчитывать шероховатость поверхности цилиндрических поверхностей.
- SJ-400 серия предлагает 35 различных характеристик шероховатости, соответствующих как новейшим стандартам ISO, DIN и ANSI, так и JIS стандартам (1994/1982).
- Подготовка данных к дальнейшей обработке в аналитических программах
- Проверка результатов измерений и оценка профиля (без распечатки) прямо на дисплее
- Встроенный принтер
|
№ Модель |
|
Профилометр |
Профилометр |
|
Способ измерения |
|
без направляющих/со сменными направляющими |
|
|
Пределы измерения |
Х-ось |
25 мм |
50 мм |
|
|
Z-ось |
800 мкм, 80 мкм, 8 мкм |
|
|
Механизм перемещения |
Прямолинейность |
0,3 мкм/25 мм |
|
|
|
Скорость измерения |
0,05; 0,1; 0,5; 1,0 мм/с |
|
|
|
Скорость возврата |
0,5; 1,0; 2,0 мм/с |
|
|
Юстировка высоты/наклона |
Наклон |
+/- 1,5 ° |
|
|
|
Высота |
10 мм |
|
|
Детектор |
Метод измерения |
Дифференциально-индукционный |
|
|
|
Разрешение |
0,000125 мм (в диапазоне 8 мм) |
|
|
|
Измерительное усилие |
0,75mN |
|
|
|
Радиус направляющих |
40 мм |
|
|
Функции |
Выбор пользователя |
Выбор показа параметров шероховатости |
|
|
|
Фильтр данных |
R-поверхность, компенсация наклона |
|
|
|
Линейная функция |
Показывает разность координат двух близлежащих точек |
|
|
|
D.A.T. функция |
Для управления при измерении без направляющих |
|
|
|
Статистическая обработка |
Макс.-Мин.-значение, среднее значение, стандартное отклонение, гистограмма |
|
|
|
Оценка допуска |
Верхнее и нижнее граничные значения для 3-х параметров |
|
|
|
Хранение измерений |
5 измеренных значений |
|
|
Принтер |
|
Термооснова |
|
|
Длина отсечки |
|
0,08; 0,25; 0,8; 2,5; 8 мм |
|
|
Цифровой фильтр |
|
2CR - 75% |
|
|
Параметры шероховатости |
|
60 параметров, включая Ra, Ry, Rz, S, Sm, Sr |
|
|
Графический анализ |
|
9 графиков, включая ВАС и ADC |
|
|
Калибровка |
|
Ra, уступы: автоматическая калибровка |
|
|
Питание |
|
АС-адаптер, встроеннная подзаряжаемая Ni-H батарея |
|
|
Батарейка |
Время зарядки |
15 часов |
|
|
|
Число измерений |
Макс.600 (без печати) |
|
|
Стандарты шероховатости |
|
DIN, ISO, ANSI, JIS(B0601-1194-1982) |
|
|
Монитор |
|
LCD-монитор, сенсорные контакты |
|
|
Вывод данных |
|
RS-232C вход/выход, DIGIMATIC выход |
|
|
Внешнее управление |
|
Подключение на систему обработки данных (спец. принадлежность) |
|
|
Масса |
|
2,2 кг |
|
Доставляем профилометр Surftest SJ–400 (Surftest SJ–401, Surftest SJ–402) по России и СНГ курьерскими службами и транспортными компаниями.
