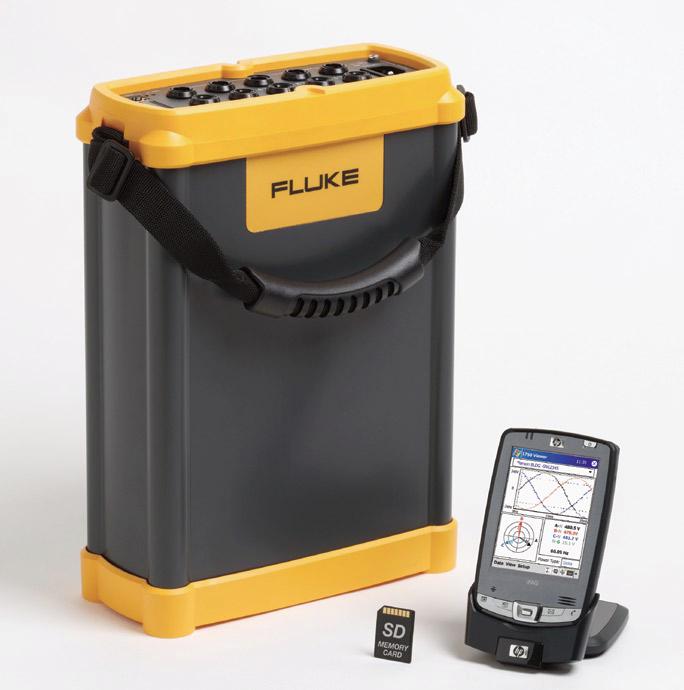

Регистратор качества электроэнергии Fluke 1750/B
Анализатор качества электропитания Fluke 1750 разработан специально для длительных исследований и выявления редких и трудно-обнаруживаемых проблем, наблюдения за сложным и требовательным к качеству электропитания оборудованием, обнаружения событий изменения параметров качества электроэнергии, связанных со сбоями в работе оборудования.
Устанавливает причинно-следственную связь между изменением параметров электропитания и сбоями в работе оборудования, а также выявляет источники нарушений.
Использование Fluke 1750/B без установленных граничных параметров:
установите граничные значения после того, как данные собраны программным обеспечением
Устанавливает причинно-следственную связь между изменением параметров электропитания и сбоями в работе оборудования, а также выявляет источники нарушений.
Использование Fluke 1750/B без установленных граничных параметров:
установите граничные значения после того, как данные собраны программным обеспечением
Особенности регистратора качества электроэнергии Fluke 1750/B:
- Обследование качества электроэнергии: количественная оценка качества электроэнергии во всем объекте, документирование результатов в виде профессиональных отчетов
- Соответствие качества услуг: проверка качества поступающей на абонентский ввод электроэнергии
- Монтаж / приёмка оборудования: анализ качества энергосети до ввода оборудования в эксплуатацию
- Стандарты: Все измерения производятся в соответствии со стандартом IEC61000-4-30 для правильной оценки всех величин, включая напряжение, ток, мощность, гармоники, фликер и т.д.
- Быстрая и надежная конфигурация: Беспроводной «интерфейс передней панели» в виде КПК отображает окно регистратора прибора, что позволяет быстро настраивать и контролировать прибор, даже когда он сам недоступен
- Использование без установленных пределов: установите граничные значения после того, как данные собраны программным обеспечением, и не волнуйтесь о пропущенной информации из-за неправильной установки
- Захват всех данных: межканальные и пусковые токи каждого измерения, в каждом канале, все время
- Интуитивное программное обеспечение: Легко анализировать данные и автоматически создавать отчеты стандарта EN50160
- Plug & Play: быстрая настройка благодаря самоопределяющимся токовым датчикам и однопроводному соединителю напряжения
- Нет необходимости переключать провода: автоматическое переключение каналов с беспроводных КПК или ПК при неправильном подключении
- Измерение каждого параметра: Напряжение и ток по трем фазам, нейтрали и заземлению.
- Захват осциллограмм 5 МГц, 8000 Впик: возможность получить подробную картину даже самых коротких событий
- Быстрое извлечение данных: с помощью SD карты памяти или через высокоскоростную сеть Ethernet 100BaseT
- Монтаж / приёмка оборудования: анализ качества энергосети до ввода оборудования в эксплуатацию
- Стандарты: Все измерения производятся в соответствии со стандартом IEC61000-4-30 для правильной оценки всех величин, включая напряжение, ток, мощность, гармоники, фликер и т.д.
- Быстрая и надежная конфигурация: Беспроводной «интерфейс передней панели» в виде КПК отображает окно регистратора прибора, что позволяет быстро настраивать и контролировать прибор, даже когда он сам недоступен
- Использование без установленных пределов: установите граничные значения после того, как данные собраны программным обеспечением, и не волнуйтесь о пропущенной информации из-за неправильной установки
- Захват всех данных: межканальные и пусковые токи каждого измерения, в каждом канале, все время
- Интуитивное программное обеспечение: Легко анализировать данные и автоматически создавать отчеты стандарта EN50160
- Plug & Play: быстрая настройка благодаря самоопределяющимся токовым датчикам и однопроводному соединителю напряжения
- Нет необходимости переключать провода: автоматическое переключение каналов с беспроводных КПК или ПК при неправильном подключении
- Измерение каждого параметра: Напряжение и ток по трем фазам, нейтрали и заземлению.
- Захват осциллограмм 5 МГц, 8000 Впик: возможность получить подробную картину даже самых коротких событий
- Быстрое извлечение данных: с помощью SD карты памяти или через высокоскоростную сеть Ethernet 100BaseT
Технические характеристики регистратора качества электроэнергии Fluke 1750/B:
Входные параметры
|
|
Входы
|
4 канала напряжения (AC/DC); 5 каналов тока
|
Входной импеданс
|
2 МОм/20 пФ
|
Дополнительно
|
Одновременное цифровое сэмплирование напряжения и тока.
Цифровая синхронизация, внутренний эталон частоты (используется при бросках напряжения)
|
Диапазоны измерения
|
|
Постоянное напряжение
|
до 1000 В (±10% сверх диапазона), крест-фактор <3 погр. (±0,2%Uизм.±0,1%шкалы)/(±0,5%Uизм.±0,2%шкалы)
|
Постоянный и переменный ток
|
в зависимости от токового пробника., крест-фактор <4
|
Коэффициент реактивной мощности
|
-1,000...1,000 (±0,5%изм. знач.±2%шкалы+1е.м.р.)
|
Общие данные
|
|
Параметры качества электроэнергии
|
Установившееся отклонение напряжения (3ф3п/3ф4п).
Размах изменения напряжения (снятие формы кривой переходных процессов): диапазон до 8000 В (пик), разрешающая способность 200 нс, погрешность ±5%Uизм.±20 В.
Доза фликера.
Коэффициент искажения синусоидальности кривой напряжения.
Коэффициент n-ой гармонической составляющей напряжения (гармоники 1...50).
Коэффициент несимметрии напряжений.
Отклонение частоты.
Длительность провала напряжения
|
Интерфейсы
|
LAN интерфейс (RJ-45; 10/100 Base-T, auto MDIX; TCP/IP).
Bluetooth (2,4 ГГц; до 700 кбит/с)
|
Память
|
Встроенная память мин. 2 Гб.
Максимальный период записи 31 день, автоматический контроль периода записи.
Максимальное число событий - ограничено только размеров памяти
|
Защита
|
Максимальное рабочее напряжение: 1100 В (с.к.з.) / 5550 В <1 мин. (между выводами напряжения, выводами тока и напряжения, выводами напряжения и корпусом).
Степень защиты IP30
|
Параметры питания
|
Питание 100...240 В (±10%), 47...63 Гц.
Потребляемая мощность 40 Вт.
Автономная работа - 5 минут после прерывания (максимум до 60 минут)
|
Дополнительно
|
Встроенные часы и календарь
|
Габаритные размеры
|
310х215х35 мм
|
Масса
|
6,3 кг
|
Комплект поставки:
- Регистратор Fluke 1750
- Переходники питания для КПК и зарядного устройства
- 5 измерительных проводов и зажимов, карта памяти SD
- Программное обеспечение Fluke Power View и Fluke Power Analyze
- Кабель питания с набором разъемов международных стандартов
- Сетевой кабель Ethernet
- Комплект цветных наклеек по национальным стандартам
- Мягкий футляр для переноски. Отпечатанное ознакомительное руководство
- Компакт-диск с программным обеспечением и руководством пользователя (в формате PDF)
Купить регистратор качества электроэнергии Fluke 1750/B по выгодной цене со склада в Москве!
Доставляем регистратор качества электроэнергии Fluke 1750/B по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на регистратор качества электроэнергии Fluke 1750/B Вы можете по т/ф.:
+7 (495) 966-41-00 или по электронной почте на info@ndt-geo.ru
