Анализатор качества электроэнергии Metrel MI 2292 Power Quality Analyser Plus
| Главная / Электрический контроль / Анализаторы электрической энергии |
по запросу

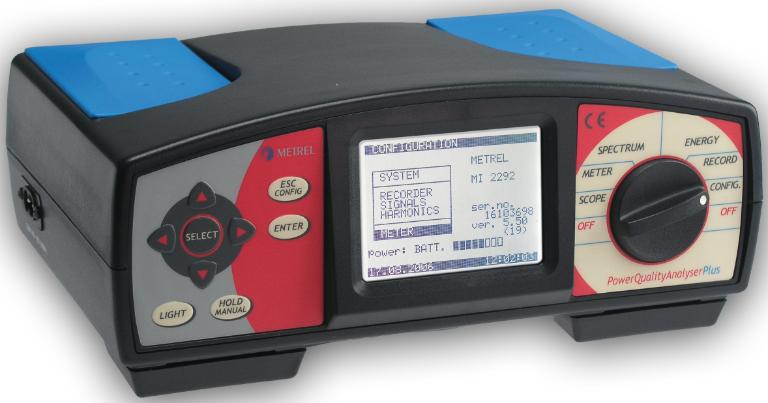

Анализатор качества электроэнергии Metrel MI 2292 Power Quality Analyser Plus
Трехфазный анализатор качества электрической энергии Metrel MI2292 Power Quality Analyser Plus - это портативный измерительный прибор, способный осуществлять комплексный мониторинг, регистрацию и анализ основных показателей электрических сетей. Power Quality Analyser Plus имеет 5 различных режимов регистрации и обладает функциями просмотра измеряемых величин в режиме реального времени (в том числе функцией осциллограф), возможностью удалённого управления.
Прибор помещен в корпус с высокой степенью защиты от попадания влаги и инородных предметов.
Особенности анализатора качества электрической энергии
Metrel MI 2292 Power Quality Analyser Plus:
Metrel MI 2292 Power Quality Analyser Plus:
- Возможность выбора до 64 регистрируемых параметров для режимов периодической регистрации и регистрации по EN50160
- Запись одиночных выбросов, резонансных состояний, переключений и других кратковременных особых событий
- Измерение фликера в соответствии с IEC61000-4-15
- Запуск регистрации вручную, по времени, по уставке. Кольцевой и линейный режим регистрации
- Поддержка соединения по методу Аарона (метод 2 ваттметров)
- ПО PowerLink (интерфейс RS232) позволяет настраивать прибор, считывать записанные данные, осуществлять автономный анализ записанных результатов и оперативный анализ текущих значений измеряемых величин
- Графическое и табличное представление записанных данных, мощные инструменты анализа (периодический и статистический анализ)
- Возможность дистанционного управления прибором и получения результатов измерений с помощью опционального аналогового или GSM-модема. Передача SMS-сообщений о состоянии памяти и завершении записи на мобильный телефон оператора
- Энергонезависимая память 2048 кБайт
- Размеры: 265 x 110 x 185 мм
- Масса (без аксессуаров): 2 кг
- Запись одиночных выбросов, резонансных состояний, переключений и других кратковременных особых событий
- Измерение фликера в соответствии с IEC61000-4-15
- Запуск регистрации вручную, по времени, по уставке. Кольцевой и линейный режим регистрации
- Поддержка соединения по методу Аарона (метод 2 ваттметров)
- ПО PowerLink (интерфейс RS232) позволяет настраивать прибор, считывать записанные данные, осуществлять автономный анализ записанных результатов и оперативный анализ текущих значений измеряемых величин
- Графическое и табличное представление записанных данных, мощные инструменты анализа (периодический и статистический анализ)
- Возможность дистанционного управления прибором и получения результатов измерений с помощью опционального аналогового или GSM-модема. Передача SMS-сообщений о состоянии памяти и завершении записи на мобильный телефон оператора
- Энергонезависимая память 2048 кБайт
- Размеры: 265 x 110 x 185 мм
- Масса (без аксессуаров): 2 кг
Функции анализатора качества электрической энергии
Metrel MI 2292 Power Quality Analyser Plus:
Metrel MI 2292 Power Quality Analyser Plus:
- Измерение тока и напряжения на 3 фазах
- Расчет коэффициента гармоник и анализ высших гармоник до 63-й гармоники
- Измерение мощности (полной, активной и реактивной, cos φ, коэффициента мощности)
- Автоматический анализ качества электроэнергии по стандарту EN 50160
- Периодический и статистический анализ результатов
- Регистрация событий: провалов, выбросов и прерываний тока и напряжения
- Регистрация переходных процессов и фликеров
- Регистрация пускового тока
- Определения направления гармонических составляющих посредством ПО
- Функция осциллографа для отображения формы и общих характеристик сигналов в режиме реального времени
- Измерение энергии (функция счетчика энергии)
Технические характеристики анализатора качества электрической энергии
Metrel MI 2292 Power Quality Analyser Plus:
Metrel MI 2292 Power Quality Analyser Plus:
| Входы напряжения (перем. тока) | ||
| Количество входов | 3 | |
| Диапазон входного напряжения | 10 … 550 В (скз) L-N | |
| Допустимое перенапряжение | 600 В (скз) L-N (максимально 10 с) | |
| Погрешность | ± 0,5% от измер. ±2 емр | |
| Разрешение | 0,1В | |
| Макс. коэффициент амплитуды | 1,4 | |
| Частота дискретизации | 6400 Гц | |
| Диапазон частот | 43...68 Гц (частота основной гармоники) | |
| Токовые входы (перем. тока) | ||
| Количество входов | 3 | |
| Диапазон входного напряжения | 0,02 … 1В (скз) (0,02 In ... In) | |
| Разрешение | 0,3 мВ | |
| Макс-но допустимая перегрузка | 1,5 In (синусоидальный ток) | |
| Погрешность | ± 0,5% от измер. ± 6 емр + погрешность измерительных принадлежностей | |
| Макс. коэффициент амплитуды Частота дискретизации | 2,5 | |
| 6400 Гц | ||
| Измерительные функции | Погрешность | Разрешение |
| U, I, P, Q, S, PF, cosφ | ± 1% от измер. (для P, Q, S) | 0,01 от измер. (для P, Q, S) |
| Анализ высших гармоник до 63-й | 0,2% x Ur /U (или Ir/I) | 0,10% |
| Графическая регистрация | ||
| Период интегрирования | 1…1800 с | |
| Макс. количество регистрируемых сигналов | 64 | |
| Условия работы | ||
| Напряжение (пост. тока) при измерении мощности | 0,02 Un — Un | |
| Ток (пост.) | ||
| Коэффициент мощности (PF) | 0,02 In — In | |
| Частота | 4 квадранта (1,00 емк. – 0,00 – 1,00 инд.) | |
| Форма сигналов | 45…65 Гц | |
| Синусоидальный ток и напряжение | ||
| Подключение к ПК | RS 232 | |
| Дисплей | ЖК экран с подсветкой, 160 x 116 пикс. | |
| Память | Статическое ОЗУ, 2048 кБ, энергонезависимое | |
| Питание | 230 В пост. тока или 4x1,2 В NiCd / NiMh аккум. батареи IEC LR 14 | |
| Категория перенапряжения | 600 В CAT III | |
| Класс защиты | Двойная изоляция | |
Комплект поставки:
- Прибор Power Quality Analyser Plus в сумке для переноски
- Токовые клещи 1000 А / 1 В, 3шт., в сумке для переноски
- Измерительные наконечники, 3шт.
- Плоский зажим, 4 шт.
- Зажимы типа «крокодил», 4шт.
- Измерительные кабели, 6 шт.
- Сетевой кабель
- Кабель RS 232
- Аккумуляторные батареи 1,2 V NiMH, 4 шт.
- ПО PowerLink на CD
- Руководство по эксплуатации
- Свидетельство о калибровке
- Токовые клещи 1000 А / 1 В, 3шт., в сумке для переноски
- Измерительные наконечники, 3шт.
- Плоский зажим, 4 шт.
- Зажимы типа «крокодил», 4шт.
- Измерительные кабели, 6 шт.
- Сетевой кабель
- Кабель RS 232
- Аккумуляторные батареи 1,2 V NiMH, 4 шт.
- ПО PowerLink на CD
- Руководство по эксплуатации
- Свидетельство о калибровке
Купить анализатор качества электрической энергии Metrel MI 2292 Power Quality Analyser Plus по выгодной цене со склада в Москве!
Доставляем анализатор качества электрической энергии Metrel MI 2292 Power Quality Analyser Plus по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на анализатор качества электрической энергии Metrel MI 2292 Power Quality Analyser Plus Вы можете по т/ф.:
+7 (495) 966-41-00 или по электронной почте на info@ndt-geo.ru
