Анализатор качества электрической энергии Metrel MI 2592 PowerQ4

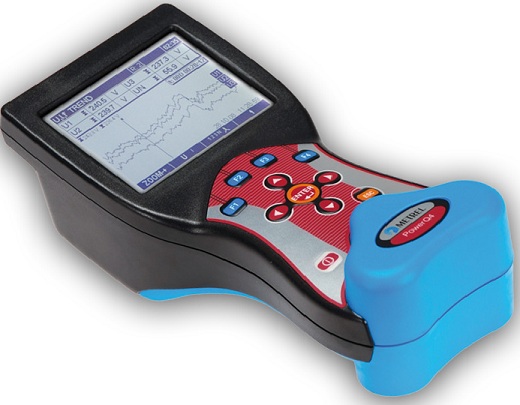

Анализатор качества электрической энергии Metrel MI 2592 PowerQ4 - портативный трёхфазный анализатор качества электрической энергии, созданный в соответствии со стандартом МЭК 61000-4-30, класс S.
Благодаря лёгкому эргономичному корпусу, высокоинформативному экрану MI2592 может быть использован для оперативного контроля качества электрической энергии. Профессиональные протоколы измерений, а также отчеты в графической форме создаются с помощью программного обеспечения, входящего в основной комплект.
Благодаря лёгкому эргономичному корпусу, высокоинформативному экрану MI2592 может быть использован для оперативного контроля качества электрической энергии. Профессиональные протоколы измерений, а также отчеты в графической форме создаются с помощью программного обеспечения, входящего в основной комплект.
Особенности анализатора качества электрической энергии Metrel MI 2592 PowerQ4:
- 4 измерительных канала напряжения с широким диапазоном измерения
- 4 измерительных канала тока с автоматическим распознаванием типа клещей
- Запись по пользовательским уставкам. Оператор имеет возможность задать до 10 уставок, на основании любой величины регистрируемой прибором
- Одновременное измерение и запись основных показателей качества электроэнергии (U, I, P, Q, S, PF, cos φ, THD)
- 4-квадрантное измерение
- Одновременный контроль 509 параметров
- 8Мб встроенной памяти позволяет вести запись в течение 4 недель
- Большой ЖК-дисплей, 320х200
- Основной комплект содержит гибкие токовые клещи на 3кА
- Одновременное 8 канальное 16 битное АЦ преобразование для минимизации фазовой погрешности
- Масса (без аксессуаров): 0,65 кг
- 4 измерительных канала тока с автоматическим распознаванием типа клещей
- Запись по пользовательским уставкам. Оператор имеет возможность задать до 10 уставок, на основании любой величины регистрируемой прибором
- Одновременное измерение и запись основных показателей качества электроэнергии (U, I, P, Q, S, PF, cos φ, THD)
- 4-квадрантное измерение
- Одновременный контроль 509 параметров
- 8Мб встроенной памяти позволяет вести запись в течение 4 недель
- Большой ЖК-дисплей, 320х200
- Основной комплект содержит гибкие токовые клещи на 3кА
- Одновременное 8 канальное 16 битное АЦ преобразование для минимизации фазовой погрешности
- Масса (без аксессуаров): 0,65 кг
Функции анализатора качества электрической энергии Metrel MI 2592 PowerQ4:
- Измерение напряжения (TRMS, пиковые значения)
- Измерение силы тока (TRMS, пиковые значения)
- Измерение коэффициента искажения синусоидальности кривых тока и напряжения THD и коэффициентов гармонических составляющих (до 50-й гармоники)
- Измерение мощности (полной, активной и реактивной), а также cos φ и коэффициента мощности
- Измерение энергии
- Измерение коэффициентов несимметрии по прямой и обратной последовательности, токов и напряжений прямой, нулевой и обратной последовательностей, построение фазной диаграммы
- Измерение фликера в соответствии со стандартом МЭК 61000-4-15
- Регистрация событий: провалов и прерываний напряжения, перенапряжений
- Регистрация пускового тока
- Функция осциллографа. Возможность записи формы сигнала
Технические характеристики анализатора качества электрической энергии
Metrel MI 2592 PowerQ4:
Функция | Диапазон измерения | Разрешение | Погрешность измерений |
---|---|---|---|
Напряжение | |||
5…1500В(UL-N) (скз) | 10мВ | ±(0,2%) | |
20…2600(UL-L) (скз) | 100мВ | ||
Ток | |||
20,0 (0,0) … 2В (скз) (3 … 6000 A при использовании клещей А 1227) | 0,1 мВ (0,1A при использовании клещей А 1227) | ±(0,25%) | |
Частота | 10,00 … 70,00 Гц | 2 мГц | ±10мГц |
Мощность (активная, реактивная, полная) [Вт, ВА, Вар] | 0,000 к … 9,999 М | 1 | ±(0,5%) |
Коэффициент мощности, | -1,00…1,00 | 0,01 | ±0,02 |
Cos φ | 0.00…1.00 | 0.01 | ±0,02 |
Гармоники напряжения и тока (до 50-й) | Uhn < 3 % UNOM | 10 мВ | 0,15 % UNOM |
3 % UNOM <Uhn < 20 % UNOM | 0,5% Uhn | ||
Ihn < 10 % IN | 0,15 % INOM | ||
10 % IN <Ihn < 100 % IN | 0,5% Ihn | ||
Коэффициент искажения синусоидальности (THD) | 0% UNOM <THDU<20% UNOM | 0.1% | ±0,3 |
0%IN <THDI<100% IN | ±0,6 | ||
100%IN <THDI<200% IN | ±1,5 | ||
Провалы и перенапряжения | |||
величина напряжения | 20…1500В | 10мВ | 0,50% |
длительность | 30мс…70 дней | 1мс | ±20мс |
Регистрация сигналов | |||
Период интегрирования | 1…3600 с | ||
Макс. количество регистрируемых сигналов | 509 | ||
Подключение к ПК | RS 232, USB | ||
Дисплей | ЖК экран с подсветкой, 320 x 200 пикс. | ||
Память | Статическое ОЗУ, 8 МБ, энергонезависимое | ||
Питание | 230 В или 6x1,2 В NiCd / NiMh аккум. батарей AA | ||
Категория перенапряжения | 1000 В /CAT III; 600 В /CAT IV | ||
Класс защиты | Двойная изоляция |
Комплект поставки:
- Прибор PowerQ4 - Токовые клещи А1227 3000 A/300А/30А / 1 В 4 шт.
- Измерительные наконечники красные 3 шт.
- Измерительный наконечник черный
- Зажимы типа «крокодил», красные 3 шт.
- Зажим типа «крокодил», черный
- Зажим типа «крокодил», зеленый
- Измерительные проводники, красные 3шт.
- Измерительный проводник, черный
- Измерительный проводник, зеленый
- ПО SW PowerView c кабелями RS232 и USB
- Адаптер питания
- Аккумуляторные батареи 6шт.
- Сумка
- Руководство по эксплуатации
- Калибровочный сертификат
Купить анализатор качества электрической энергии Metrel MI 2592 PowerQ4 по выгодной цене со склада в Москве!
Доставляем анализатор качества электрической энергии Metrel MI 2592 PowerQ4 по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на анализатор качества электрической энергии Metrel MI 2592 PowerQ4 Вы можете по т/ф.:
+7 (495) 966-41-00 или по электронной почте на info@ndt-geo.ru
