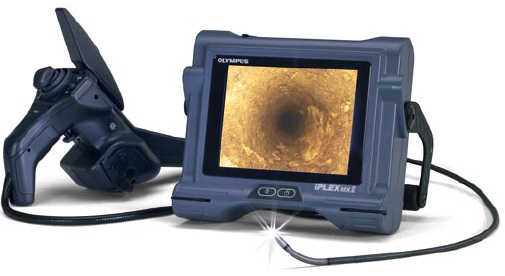

Видеоскоп IPLEX MX II
Главная / Визуально-измерительный контроль / Видеоэндоскопы / Видеоэндоскoпы, видеоскопы Olympus |
Видеоскоп IPLEX MX II специально спроектирован для работы в тяжелых условиях.
IPLEX MX II адаптирован к тяжелым условиям эксплуатации, особенно удобен в тесных пространствах, где требуется портативность и прочность.
Модель IPLEX MX II оснащена усовершенствованной рабочей частью с четырехслойной внутренней арматурой, что обеспечивает не только ее повышенную прочность, но и простоту введения зонда эндоскопа в зону контроля. Кроме того, рабочая часть обладает высокой износостойкостью, в два раза выше, чем у предыдущего поколения MX, а также высокой устойчивостью к смятию и срезу. Легкость введения зонда обеспечивается за счет применения патентованной технологии Tapered Flex TM - переменной по длине жесткости рабочей части.
IPLEX MX II оснащен большим 6.5-дюймовым монитором (с диагональю экрана 165 мм), что позволяет уверенно обнаруживать мельчайшие дефекты. Дисплей с трасфлективной матрицей обеспечивает получение четкого изображения в помещениях и на улице, даже при ярком солнечном свете.
Используемая в IPLEX MX II светодиодная система подсветки обеспечивает яркость в четыре раз выше, чем на обычных моделях, позволяя разглядеть самые глубокие и темные исследуемые участки. Кроме того, кольцевой блок светодиодов обеспечивает равномерное освещение объектов контроля.
Эргономичная и легкая рукоятка гибкого зонда с функцией артикуляции TrueFeel.
Видеоскоп IPLEX MX II может поставляться с гибкими несменными зондами наружных диаметров 4.4 или 6.0мм, что позволяет проводить осмотры различных машин и механизмов. Оба зонда отличаются короткими жесткими участками дистального конца, что обеспечивает легкость прохода труднодоступных мест с малым радиусом изгиба.
Видеоскоп IPLEX MX II записывает высококачественные статические изображения JPEG на USB флеш -память по одному нажатию кнопки.
Технические характеристики видеоскопа IPLEX MX II:
Модель | IV8415M | IV8430M | IV8630M | |
Рабочая | Диаметр рабочей части*1 | Φ 4.4 MM | Φ 6.0 MM | |
Длина рабочей части | 1.5 M | 3.0 M | 3.0 M | |
Дистальная часть*2 | 14.85 MM | 21.34 MM | ||
Материал внешней оплетки | Высококачественный вольфрам. | |||
Жесткость | Переменная жесткость рабочей части (технология TTF). Гибкость зонда увеличивается в направлении от блока управления к дистальному концу. | |||
Оптические характери-стики | Направление обзора. | прямое | Прямое. Можно изменить на боковое при помощи зеркального адаптера бокового обзора. | |
Угол поля, ° | 100° | 120° | ||
Глубина резкости, мм*3 | 12 - 50 MM | 18 - 1,000 MM | ||
Источник света: | Матрица светодиодов высокой яркости. | |||
Отклонение | Углы отклонения | Верх/Низ/Право/Лево 120° | ||
Механизм отклонения изгибаемой части зонда. | Технология артикуляции TrueFeel с электромеханическим сервоусилением, ручное управление. Обеспечивается обратная связь по усилию изгиба, предупреждающая закусывание зонда внутри изделия. | |||
Вес системы (с аккумулятором) | 2.5 кг | 2.6 кг |
*1. Рабочую часть можно вставить в отверстие с диаметром 4.4 или 6.0 мм
*2. Соответствует длине жесткого участка рабочей части в районе дистального конца
*3. Соответствует оптимальному расстоянию от объектива до наблюдаемой поверхности
РУЧНОЙ БЛОК УПРАВЛЕНИЯ | |
Кнопки быстрого доступа. | Кнопки и джойстики ручного блока управления обеспечивают быстрый доступ к следующим функциям прибора: яркость, изменение масштаба, стоп - кадр, «захват» экрана, управление углами отклонения, фиксатор угла изгиба рабочей части, доступ к меню, вызов последнего изображения. |
Габариты | 230 MM (Ш) x 100 MM (В) x 200 MM (Д) |
Вес | 500 г. |
СИСТЕМНЫЙ БЛОК | |
Габариты Максимальные габариты. | 227 MM (Ш) x 189 MM (В) x 64 MM (Д) 239 MM (Ш) x 215 MM (В) x 99 MM (Д) MM |
LCD монитор | Аккумулятор: 10.8 В номинальное напряжение |
Электропитание | Аккумулятор: 10.8 В номинальное напряжение Питание от сети: от 100 В до 240 В, 50/60 Гц (малогабаритный выносной импульсный блок питания). |
Видеовыход | Композитный, разъем типа RCA. |
Выход USB | Стандартный USB 2.0, A - типа. |
РЕГУЛИРОВКИ ПРОГРАММНОГО ОБЕСПЕЧЕНИЯ | |
Регулировки изображения | Трехуровневое цифровое увеличение изображения, восемь ступеней цифровой регулировки яркости. |
Знакогенератор монитора | Допускается ввод до 30 стандартных символов. |
ФУНКЦИИ УПРАВЛЕНИЯ ЗАПИСЬЮ | ||
Внешние сменные носители информации. | USB flash карта, рекомендованная компанией OLYMPUS. | |
Выводимая знакогенератором дисплея информация | 30 символов, дата и время | |
Запись статических изображений (фото). | Разрешение | NTSC: 640 x 480 (пикселей), PAL: 768 x 576 (пикселей) |
Формат записи | сжатый JPEG (совместимый с Exif 2) | |
Размер одного сохраненного изображения | примерно 300 Кб. |
ДИАПАЗОН УСЛОВИЙ ЭКСПЛУАТАЦИИ | ||
Диапазон рабочих температур | Рабочая часть | На воздухе: от -25 °C до +80 °C; |
В воде: от +10 °C до +30 °C | ||
Системный блок, блок управления |
На воздухе: от -10 °C до +40 °C | |
Рабочее атмосферное давление | Рабочая часть | На воздухе: 1013 гПа; В воде: от 1013 до 1317 гПа |
На воздухе: 1013 гПа | ||
Системный блок, блок управления |
от 15 % до 90 % | |
Относительная влажность | Для всех частей | от 15 % до 90 % |
Устойчивость к жидким агрессивным средам | Для всех частей | Допускается контакт с машинным маслом, светлыми нефтепродуктами или 5% соляным раствором. |
Водонепроницаемость | Рабочая часть | Герметична и работоспособна под водой. |
Системный блок, блок управления | Водонепроницаемость и защита от брызг отсутствуют. |
