Ультразвуковой дефектоскоп УСД-60
Главная / Ультразвуковой контроль / Ультразвуковые дефектоскопы / Ультразвуковые дефектоскопы Российского производства |
Ультразвуковой дефектоскоп УСД-60
Производитель: НПЦ «Кропус»
Сертификаты:
- Свидетельство RU.C.27.003.A №39599 от 31.05.2010 г. Федерального агенства по техническому регулированию и метрологии
- Санитарно-эпидемиологическое заключение № 77.МУ.02.П.000005.01.10 от 14.01.2010 г. Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека
Ультразвуковой дефектоскоп УСД-60 позволяет воспользоваться всем богатством возможностей современной цифровой техники: выводить сигнал в виде А,B,C -сканов, подключать датчик пути для построения координатной развертки изделия, записывать большой объем данных, автоматически формировать отчеты и протоколы и выводить их на печать непосредственно с прибора. Позволяет измерять толщину изделий с высокой точностью и коррекцией V-образности, проводить ручной, автоматизированный контактный и иммерсионный (специальная и-зона) контроль УСД-60 позволяет подключать многоканальные сканирующие системы (до 32-х каналов).

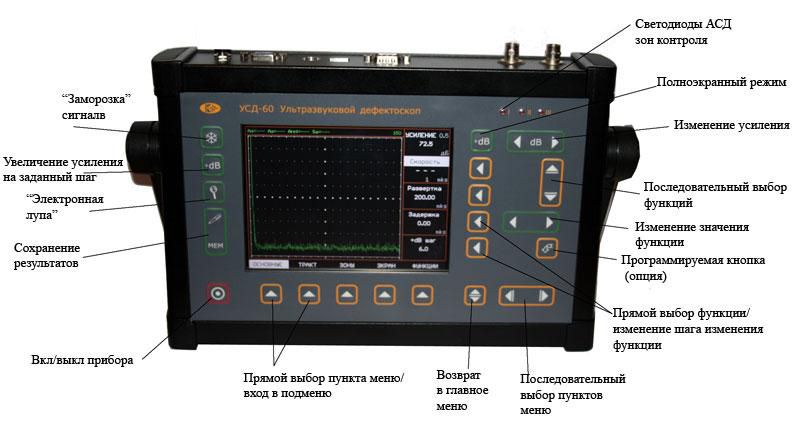

Особенности ультразвукового дефектоскопа УСД-60:
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек).
- Усилитель: широкополосный 0.4 – 20 МГц.
- ВРЧ с диапазоном до 70 дБ, 12 дб/мксс построением кривой по 32-м опорным точкам.
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК.
- Частота повторения ЗИ: до 2000Гц.
- Измерение спектра сигнала.
- Зоны контроля: три независимых, с индивидуальной логикой определения дефекта.

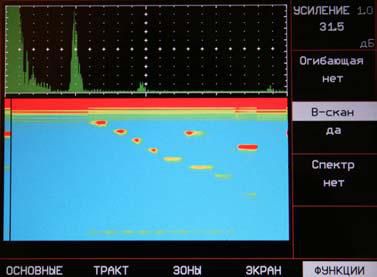

- Вывод сигналов в виде А-, В-, С- сканов.
- Возможность подключения датчика пути.
- Подключение многоканального коммутатора (до 32-х каналов).
- Интерфейс RS232, Ethernet.
- Питание: LiOn аккумулятор или внешний блок питания, до 7 часов работы от аккумулятора
Технические характеристики ультразвукового дефектоскопа УСД-60:
Развертка | мин.: 0 - 2,67мкс, макс.: 0 - 1000 мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
Задержка | от -4 мкс до 1000мкс с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс |
Максимальная длина контролируемого материала | до 6000 мм (эхо-режим) |
Диапазон скоростей | 1000 - 9999 м/с |
Задержка в призме | 0 - 100 мкс с шагом 0,01 / 0,1/ 1 и 10мкс |
Демпфирование | 25 ом / 50 ом/ 1000 Ом |
Входной импенданс | 50 ом / 600 ом |
Зондирующий импульс | радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс |
Демпфер зондирующего импульса | регулируемый от 0 до 15 полупериодов с задежкой демпфирования от 0 до 7 полупериодов |
Частота повторений ЗИ | регулируемая от 20 до 2000Гц с шагом 1/ 5/ 10 или 100Гц |
Усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
Диапазон регулировки усиления | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
Временная Регулировка Чувствительности (ВРЧ) | диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
Кривая Амплитуда-Расстояние (АРК) | построение по 32 точкам, регулируемая по высоте |
Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан |
Отсечка | компенсированная, 0 - 90% высоты экрана |
Зоны контроля | три независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле |
Автоматическая Сигнализация Дефектов (АСД) | световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне |
Измерение временных нтервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние |
Дисплей | Цветной, TFT 640 х 480 точек 130 х 100 мм |
А-сигнал | 480 x 300 точек в стандартном режиме |
Память | 500 настроек с А-сигналом, 5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |

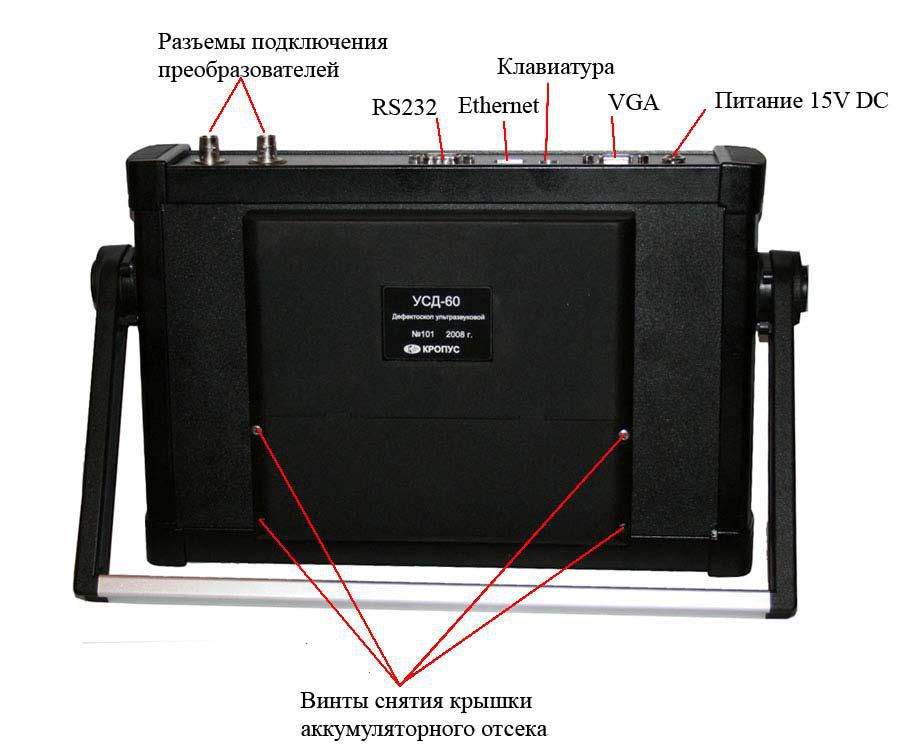

Интерфейс | RS232 / Ethernet |
Разъемы преобразователей | 2 СР50 или Лемо0 (по заказу) |
Аккумулятор | LiOn 8 А/ч |
Время работы | 7-8 часов от аккумуляторов |
Внешнее питание | блок питания 220 В AC |
Диапазон рабочих температур | от -20 C до +50 C |
Размер (В x Ш x Д) | 190 мм x 285 мм x 50 мм |
Масса | 3 кг с аккумуляторами |
Комплект поставки стандартный:
- Электронный блок дефектоскопа УСД-60
- Блок питания 220 В
- Кабели СР50-Лемо 2 шт.
- Преобразователи 4 шт.
- Кабель USD60-RS232PC
- Программное обеспечение для ПК
- Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
- Кейс для переноски
Комплект поставки универсальный:
- Электронный блок дефектоскопа УСД-60
- Блок питания 220 В
- Кабели СР50-Лемо 2 шт.
- Отсек аккумуляторный c комплектом LiOn аккумуляторов
- Преобразователи 4 шт.
- Кабель USD60-RS232PC
- Программное обеспечение для PC
- Комплект документации: руководство по эксплуатации, методика поверки, свидетельство о первичной поверке
- Кейс для переноски
Доставляем ультразвуковой дефектоскоп УСД-60 по России и СНГ курьерскими службами и транспортными компаниями.
