Ультразвуковой дефектоскоп УСД 50
Ультразвуковой дефектоскоп УСД-50 зарегистрирован в Государственном реестре средств измерений под №34900-07 (Сертификат Госстандарта России RU.C.27.003.A №27966) и допущен к применению в Российской Федерации.
Дефектоскоп УСД-50 сочетает в себе последние достижения аналоговой и цифровой техники, удобство и простоту пользования, эргономичность конструкции и высокую надежность.
Отличительные особенности ультразвукового дефектоскопа УСД 50:
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Усилитель: широкополосный 0.4 - 15 МГц
- ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- Частота повторения ЗИ:до 800Гц
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- Вывод сигналов в виде А-, В- сканов
- Интерфейс RS232, USB
- Питание: LiOn аккумулятор или внешний блок питания до 8 часов работы от аккумулятора
Технические характеристики ультразвукового дефектоскопа УСД 50:
Развертка
мин.: 0 - 4мкс
макс.: 0 - 1000 мкс
регулируемая с шагом 1 мкс
Задержка
от -0,5 мкс до 996 мкс
с шагом от 0,02 мкс
Максимальная длина контролируемого материала
до 3000 мм (эхо-режим)
Диапазон скоростей: 1000 - 9999 м/с
Задержка в призме
0 - 100 мкс
с шагом 0,01 мкс
Демпфирование: 25 ом / 50 ом/ 1000 Ом
Входной импенданс 50 ом / 600 ом
Зондирующий импульс
радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10),
с изменяемой длительность от 50 до 500 нс,
с шагом 16 нс
Демпфер зондирующего импульса
регулируемый от 0 до 10 полупериодов
с задежкой демпфирования от 0 до 10 полупериодов
Частота повторений ЗИ: до 800Гц (в зависимости от установленных параметров)/ 40 Гц
Усилитель
широкополосный 0.4-15 МГц (-6 дБ)
Диапазон регулировки усиления
110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Дополнительная клавища +dB
программируемая 0-40дБ, с шагом 0,5дБ
Временная Регулировка Чувствительности (ВРЧ)
диапазон до 90 дБ, 12 дб/мкс
с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 10 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)
Детектирование
положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки), B-scan
Отсечка
компенсированная, 0 - 90% высоты экрана
Зоны контроля
две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД)
световая для каждой зоны отдельно и звуковая
Измерение временных интервалов
от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту или по максимуму
сигнала
Измерение амплитуды
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей
Цветной, TFT 640 х 480 точек
130 х 100 мм

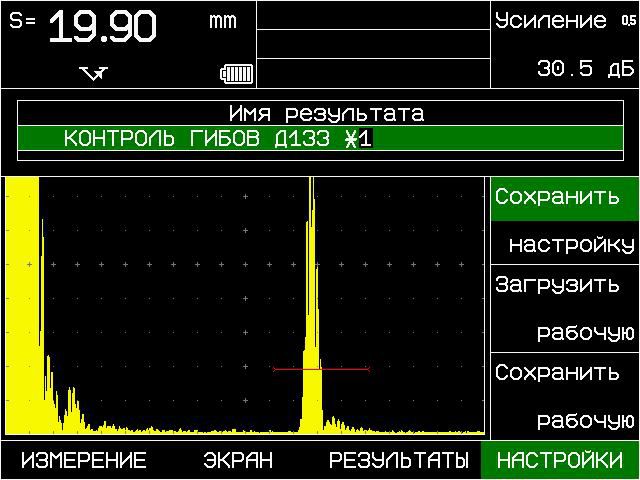

А-сигнал
480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме
Память
100 настроек с А-сигналом
500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс: RS232 / USB
Разъемы преобразователей: 2 Лемо0
Аккумулятор: LiOn 8 А/ч
Время работы: 8 часов от аккумуляторов
Внешнее питание: блок питания 220 В AC
Диапазон рабочих температур: от -20 C до +50 C
Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм
Масса: 2 кг с аккумуляторами
Комплект поставки:
- Электронный блок дефектоскопа УСД-50

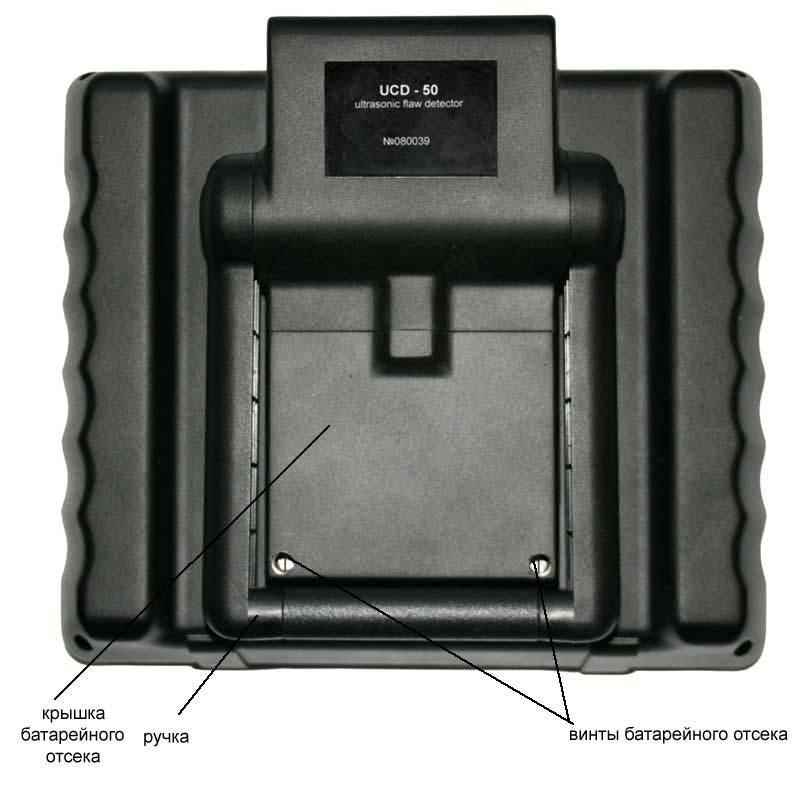

- Аккумуляторная батарея
- Блок питания 220 В
- Кабели СР50-Лемо 2 шт.
- Преобразователи 4 шт.
- Кабель для подключения к ПК
- Программное обеспечение для ПК
- Комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
- Кейс для переноски
Доставляем ультразвуковой дефектоскоп УСД 50 по России и СНГ курьерскими службами и транспортными компаниями.
