Ультразвуковой твердомер МЕТ-У1

Главная / Твердометрия / Портативные твердомеры / Твердомеры МЕТ
по запросу

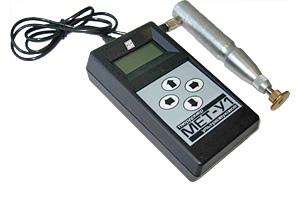

Ультразвуковой твердомер МЕТ-У1

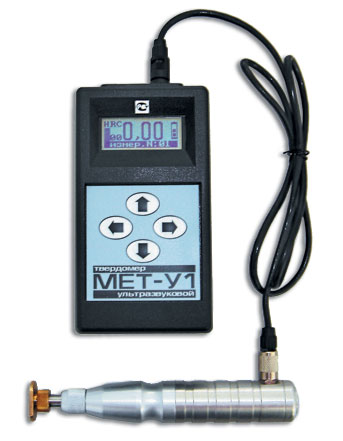

Ультразвуковой твердомер МЕТ-У1

Твердомер МЕТ-У1




Твердомер МЕТ-У1 занесен в государственные реестры средств измерений России, Белоруссии, Украины и Казахстана.


Основные возможности твердомера МЕТ-У1:




- Измерения твёрдости металлов и сплавов по стандартизованным в России шкалам твёрдости: Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD)
- Комплектуется датчиками с нагрузкой 15Н или 50Н
- Наличие трех дополнительных шкал H1,H2, H3 для калибровки (по заявке) других шкал твердости (Роквелла "B", Супер-Роквелла, Лейба и др.), а также для шкал твердости металлов, отличающихся по свойствам от сталей (например, цветных металлов, сплавов, чугуна и др.)
- Использование шкалы предела прочности на разрыв (Rm) в соответствии с ГОСТ 22791-77 для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса путём автоматического пересчёта со шкалы твёрдости Бринелля (HB)
- Подключение по заявке укороченного датчика У1/2

Принцип действия: определение частот свободных колебаний индентора (акустический резонатор с алмазной пирамидой Виккерса), находящегося под действием постоянного усилия 1,5 кГс или 5 кГс.



Отличительные особенности твердомера МЕТ-У1:

Реализует метод ультразвукового контактного импеданса (UCI).

Измерение твердости:

- Любых по массе изделий толщиной от 1 мм - недоступное для динамических твердомеров (малые детали, тонкостенные конструкции, трубы, резервуары, стальные листы и т.д.)
- Без видимого отпечатка на поверхности изделия (зеркальные поверхности, шейки коленчатых валов, ножи)
металлических покрытий
- Изделий сложной формы, в труднодоступных местах

Ограничения:
ограниченное использование для измерения изделий с крупнозернистой структурой (например, чугун) или массой менее 10 г, или толщиной менее 1 мм.


Технические характеристики твердомера МЕТ-У1:

Пространственное положение твердомера при измерении любое (не влияет на точность показаний)
Время одного измерения твёрдости, с 1.5
Датчик ультразвуковой У1А с усилием нажатия, не менее, Н 15
Датчик ультразвуковой У1А50 с усилием нажатия, не менее, Н 50
Шероховатость измеряемой поверхности для твердомера МЕТ-У1А, не более, Ra 2,5
Шероховатость измеряемой поверхности для твердомера МЕТ-У1А50, не более, Ra 4,5
Радиус кривизны измеряемой поверхности, не менее, мм: 5
Масса контролируемого изделия, не менее, кг: 0,01
Толщина контролируемого изделия, не менее, мм: 1
Ресурс датчика (минимальное количество измерений): 200000
Габаритные размеры, мм:
электронный блок (длина / ширина / высота) пластмассовый/алюминиевый корпуса
датчик (длина / диаметр)

145 х 80 х 40 / 180 х 80 х 42
160 / 25
Масса твердомера, кг:
электронный блок + датчик (пластмассовый/алюминиевый корпуса)
в полной комплектации (брутто) (пластмассовый/алюминиевый корпуса)

0,36 / 0,65
1,0 / 1,3
Обработка результатов измерений в твердомере вычисление среднего значения из данных, сохранённых в памяти;
выборочное удаление данных (например, в случаи сомнения в корректности произведенных измерений);
Обработка результатов измерений на компьютере передача данных на компьютер через высокоскоростной USB-порт;
эксклюзивное програмное обеспечение.
Подсветка дисплея есть
Одновременная индикация на дисплее шкала твердости
измеренное значение
номер измерения
режим работы
номер архива
степень разрядки источника питания
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера 100
Автоматическое отключение питания, время, сек. 150
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч:
без Подсветки (пластмассовый/алюминиевый корпуса)
с Подсветкой (пластмассовый/алюминиевый корпуса)
от сети переменного тока
16/20
5/8
неограничено
Время полной зарядки аккумуляторной батареи, ч.
Пластмассовый корпус
Алюминиевый корпус

10
8
Электропитание твердомера:
сеть переменного тока, В / Гц
аккумуляторная батарея, В
потребляемая мощность, не более, ВА

100-200 / 50-60
1,2
3,0
Диапазон температур, от / и до /, °С:
при эксплуатации (пластмассовый/алюминиевый корпуса)
при хранении и транспортировке (пластмассовый/алюминиевый корпуса)

-5 ... +45 / -20 ... +55
-15 ... +65 / -35 ... +60
Относительная влажность воздуха, % 30 ... 80
Наличие драгоценных металлов и камней:
серебро, млг
алмаз, карат

16,8
0,07
Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм: 0,03
Минимальный диаметр площадки на изделии для установки датчика, мм: 7 (по заказу - 5)
Размер отпечатка на измеряемой поверхности (длина диагонали), мм: 0,07


Диапазон измерения и погрешность:

Шкалы твердости   Диапазон измерения   Погрешность, не более   Повторяемость
По шкале "С" Роквелла (20-70) HRC 1,5 HRC 0,5 HRC
По шкале Бринелля (75-650) НВ 10 НВ 1 %
По шкале Виккерса (75-1000) HV 12 HV 1 %
По шкале Шора (23-102) HSD 2 HSD 1 HSD
Предел прочности на разрыв Rm (378-1736 Мпа) 5 %



Комплект поставки:


- Электронный блок MET-У1
- Датчик ультразвуковой У1
- Блок питания
- Аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса
- Четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса
- Паспорт и Методика Поверки
- Свидетельство о поверке "ФГУП ВНИИФТРИ"
- Кабель для связи с компьютером через USB-порт
- CD-диск с програмным обеспечением
- Универсальный чехол
- Упаковочная сумка

Дополнительные принадлежности:

- Эталонные меры твёрдости (гост 9031-75; 8.426-81)
- Притирочная смазка
- Штатив для датчика
- Шлифовальная машинка на аккумуляторах
- Сменная насадка к датчику

- Кондуктор датчика
- Короткий датчик -
(длина/диаметр): 80/40



Купить твердомер МЕТ-У1 по выгодной цене со склада в Москве!

Доставляем ультразвуковой твердомер
МЕТ-У1 по России и СНГ курьерскими службами и транспортными компаниями.
