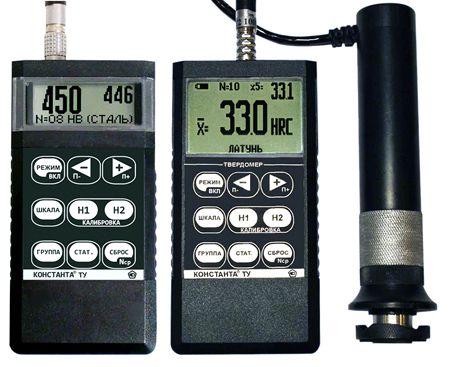

Ультразвуковой твердомер Константа ТУ

  Ультразвуковой твердомер Константа ТУ





Малогабаритный ультразвуковой твердомер с набором сменных преобразователей (датчиков) предназначен для измерения твердости и временного сопротивления σ в (предел прочности) конструкционных, углеродистых и низколегированных сталей, чугунов, нержавеющих и высоколегированных сталей, цветных металлов. По принципу действия твердомер Константа ТУ реализует метод ультразвукового контактного импеданса (UCI – Ultrasonic Contact Impedance).
Работает со сменными преобразователями следующих типов: УЗДТ-50N, УЗДТ-10N, УЗДТ-100N.



Особенности ультразвукового твердомера Константа ТУ:



— Оперативность и высокая локальность при измерениях;
— Большое число сменных преобразователей и оснасток для контроля изделий разнообразного назначения: от крупногабаритных до малоразмерных сложнопрофильных;
— Малое влияние толщины и массы изделия на результаты измерения;
— Матричный индикатор с дружественным интерфейсом и расширенная клавиатура (построение по принципу одна кнопка – одна функция) обеспечивающие простоту работы с прибором;
— Вывод на индикатор при измерении среднего и единичного (последнего) результатов измерения одновременно;
— Возможность оперативного просмотра статистики в процессе изменений с усреднением и по группам, записанным в память прибора;
— Возможность проведения допускового контроля;
— Подсветка индикатора при работе в затененных условиях;
— Возможность запоминания калибровок в памяти преобразователя и результатов измерений в памяти прибора с последующей передачей в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «CONSTANTA – DATA – твердость».
— В память преобразователя при поставке записываются градуировочные характеристики для проведения измерений на следующих группах металлов и сплавов:

  • сталь нелегированная, низколегированная, литьевая
  • инструментальная сталь
  • нержавеющая сталь
  • серый чугун
  • высокопрочный чугун
  • алюминиевые литьевые сплавы
  • латуни (медно-цинковые сплавы)
  • бронзы (медно-алюминиевые сплавы/сплавы медного олова)
  • кованые сплавы меди



Сервисные возможности ультразвукового твердомера Константа ТУ:


— Вывод на индикатор при измерении среднего и единичного (последнего) результатов измерения
— Возможность задания верхнего и нижнего браковочных допусков при проведении контроля
— Возможность вывода на индикатор статистики (среднее, минимальное и максимальное значения) при измерении с усреднением и по группам, записанным в память прибора
— Возможность снятия и записи в память преобразователя новых градуировочных характеристик пользователем при необходимости
— Возможность передачи результатов измерений в IBM PC по каналу USB 2.0 для хранения, статистической обработки и документирования с использованием программы «CONSTANTA – DATA – твердость»
— Возможность дооснащения новыми преобразователями без необходимости передачи прибора изготовителю

Технические характеристики ультразвукового твердомера Константа ТУ:


Диапазон измерения твердости:
- по Бринеллю, НВ
- по Роквеллу, НRСэ
- по Виккерсу, HV
- временного сопротивления (предела прочности), Мпа



95…450

20…70

230…940

370… 1740

Основная погрешность измерения:

- по Бринеллю, НВ, не более



- по Роквеллу, НRСэ, не более
- по Виккерсу, HV, не более



- временного сопротивления (предела прочности), МПа, не более



в диапазоне (90…150) +/- 10
в диапазоне (150…300) +/- 15

в диапазоне (300…470) +/- 20
+/- 2

в диапазоне (240…500) +/- 15

в диапазоне (500…800) +/- 20;
в диапазоне (800…940) +/- 25
+/- 100

Число фиксированных групп материалов в памяти преобразователя при поставке (по требованию заказчика)

до 9

Число замеров для вычисления среднего

до 99

Число запоминаемых индивидуальных калибровок
на каждую шкалу твердости

до 5

Число ячеек памяти результатов измерения (с возможностью разбивки на 99 групп)

до 10000

Питание

две батареи ААА

Время непрерывной работы от батареи типа Alkaline, час

до 300

Габаритные размеры, мм

120х60х25

Масса прибора, кг

0,15


Комплект поставки:


- Прибор с преобразователями (число и модификация по выбору заказчика)
- Зарядное устройство
- Аккумуляторы ААА -4 шт.
- Руководство по эксплуатации
- Методика поверки
- Кабель связи с ПК по интерфейсу USB
- Компакт-диск с драйверами и программой "Constanta-Data"
- Тара
