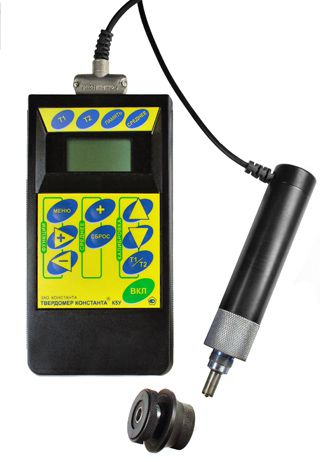

Ультразвуковой твердомер Константа К5У

  Ультразвуковой твердомер Константа К5У


Портативный твердомер Константа К5У c набором сменных преобразователей предназначен для измерения твердости конструкционных, углеродистых и низколегированных сталей. Применим также для измерения твердости чугунов, нержавеющих сталей, высоколегированных сталей и цветных металлов при калибровке прибора на мерах твердости из этих материалов. По принципу действия Константа К5У  реализует метод ультразвукового контактного импеданса (UCI - Ultrasonic Contact Impedance). Суть метода заключается в следующем: при калиброванной нагрузке алмазная пирамидка, закрепленная на металлическом стержне, колеблющемся на резонансной частоте, внедряется в материал изделия. Частота колебаний стержня пропорциональна площади отпечатка на объекте контроля, то есть твердости материала.


Особенности ультразвукового твердомера Константа К5У:


В основу принципа работы твердомера Константа К5У заложен динамический способ измерения твердости. На результаты измерений твердомера Константа К5У влияют не только свойства металла при пластической деформации, но и модуль Юнга (модуль упругости).
Измерения сигналов и обpаботка pезультатов расчетов пpоизводится встpоенным микpопроцессором твердомера Константа К5У с интегpальными аналого-цифpовыми пpеобpазователями. Отобpажение pезультатов осуществляется на жидкокpисталлическом индикатоpе твердомера Константа К5У. Преобразователь комплектуется съемной разборной насадкой. Насадка состоит из корпуса и съемной двухсторонней упорной шайбы. Одна стороны шайбы плоская, на другую нанесены перпендикулярно друг другу призматические пазы, предназначенные для удобства измерения твердости на цилиндрических изделиях различных диаметров. Преобразователь со снятой насадкой используется для проведения замеров твердости в узких и труднодоступных местах.
Для проведения замеров твердомером Константа К5У твердости на плоских поверхностях шайбу на насадке преобразователя необходимо установить плоской стороной к поверхности, а для проведения замеров твердости на цилиндрических поверхностях шайбу на насадке преобразователя необходимо установить обратной стороной.


Возможности ультразвукового твердомера Константа К5У:

Настройка № 5 шкалы Бринелля используется как шкала временного сопротивления (предел прочности) металла
-
 Работа твердомера Константа К5У может производиться как в вертикальном положении преобразователя (чувствительный элемент внизу), что соответствует 0° так и при положении преобразователя до 180° относительно вертикали. Погрешность твердомера Константа К5У от положения преобразователя не зависит
-
 Связь твердомера Константа К5У с компьютером IBM PC по каналу связи RS-232C
Осуществляется контроль разряда элемента питания твердомера Константа К5У. При разряде источника питания твердомера Константа К5У показания на индикаторе мигают с периодом примерно одна секунда
-
 При выключении твердомер Константа К5У автоматически осуществляет запоминание номера последней настройки, параметров настройки и выбранной шкалы измерений
Твердомер Константа К5У автоматически выключается в случае, если в течение 15 минут не проводятся измерения
-
 Рабочая поверхность контролируемого изделия и наконечника индентора должны быть чистыми и обезжирены спиртом

Технические характеристики ультразвукового твердомера Константа К5У:


Диапазон измерения твердости:
- по Бринеллю, НВ, ........................................................ 95…450;
- по Роквеллу, НRСэ, ..................................................... 20…70;
- по Виккерсу, HV, ........................................................... 230…940;
- временного сопротивления (предела прочности), Мпа, ........................... 370… 1740
Основная погрешность измерения:
- по Бринеллю, НВ, не более
в диапазоне ........................................................... (90…150) +/- 10;
в диапазоне ........................................................... (150…300) +/- 15;
в диапазоне ........................................................... (300…470) +/- 20;
- по Роквеллу, НRСэ, не более +/- 2;
- по Виккерсу, HV, не более
в диапазоне ........................................................... (240…500) +/- 15;
в диапазоне ........................................................... (500…800) +/- 20;
в диапазоне ........................................................... (800…940) +/- 25
- временного сопротивления (предела прочности), МПа, .......................... не более +/- 100
Число замеров для вычисления среднего до 99
Число запоминаемых индивидуальных калибровок на каждую шкалу твердости - 5
Число ячеек памяти результатов измерения - 500
Питание 9 Вольт, батарея или аккумулятор (габариты батареи КРОНА)
Время непрерывной работы от батареи типа Alkaline, час, не менее 150.

Габаритные размеры, мм, не более:
блока обработки информации ..................................... 153х80х30;
преобразователей без плоской насадки................... Ø 26x140;
преобразователей с плоской насадкой .................... Ø 36x140.

Масса, кг, не более:
блока обработки информации ..................................... 0,25;
преобразователей ........................................................... 0,25.



Комплект поставки:


- Блок обработки информации с преобразователем
- Зарядное устройство
- Аккумуляторы - 2 шт.
- Паспорт
- Методика поверки
- Дискета с программой связи с IBM PC и обработки измерительной информации "Constanta-Data"
- Тара



Купить ультразвуковой твердомер Константа К5У по выгодной цене со склада в Москве
Доставляем
ультразвуковой твердомер Константа К5У по России и СНГ курьерскими службами и транспортными компаниями.
