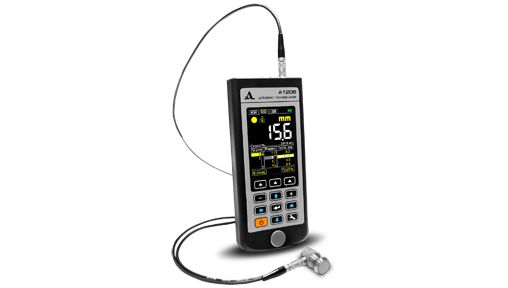

Ультразвуковой толщиномер А1208

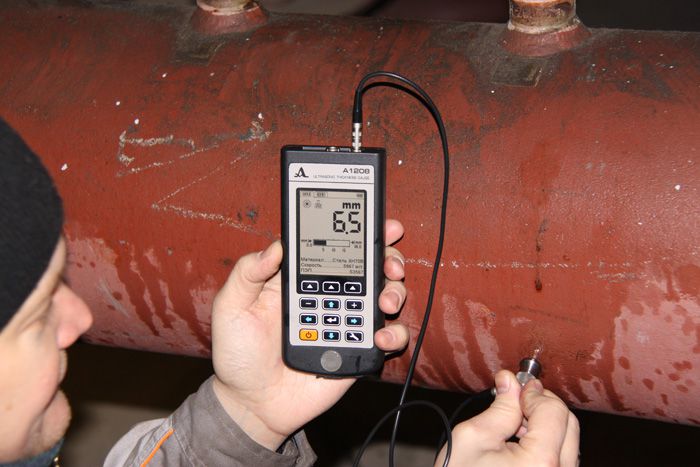

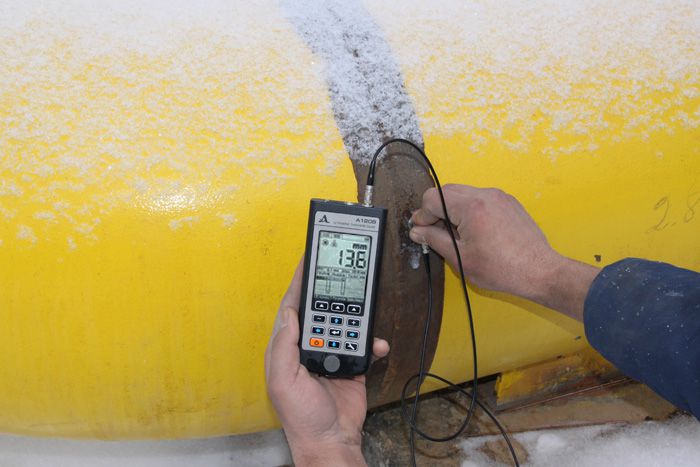

Толщиномер А1208 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов. Поверхности изделий могут быть как гладкими, так и грубыми, корродированными с шероховатостью до Rz160 и радиусом кривизны от 3 мм.
А1208 может применяться в химической, пищевой, нефтегазовой промышленности, в судостроении и судоремонте, тепловой и атомной энергетике, на трубопрокатных, машиностроительных и транспортных предприятиях, в коммунальном хозяйстве.
A1208 УЗ толщиномер нового класса с корреляционной обработкой многократных эхо-сигналов.
В А1208 используется совмещенный ПЭП, которым можно даже сканировать по грубой и корродированной поверхности металла. В этом преобразователе нет призм и электроакустического экрана, которые быстро разрушаются. Его протектор – сплошной, из керамики, более твердой, чем сталь и чугун. Он позволяет измерять тонкие стенки труб диаметрами от 20 мм. Достаточно лишь снять рыхлую окалину, чистить до блеска нет необходимости.
Благодаря использованию корреляционной обработки многократных эхо-сигналов диапазон толщин при использовании совмещенного ПЭП – от 0,7 до 300 мм.
В комплект прибора также входит раздельно-совмещенный преобразователь. Благодаря системе адаптации к поверхности изделия (патент РФ № 2082160), анализирующей помехи от поверхностных волн, можно проводить измерения толщины стенок корродированных труб малого диаметра и плоских изделий с гладкими поверхностями одним раздельно-совмещенным преобразователем без каких-либо подстроек, кроме установки скорости ультразвука.
Отличительные особенности ультразвукового толщиномера А1208:
- Использование износоустойчивого совмещенного преобразователя в диапазоне толщин от 0,7 до 300 мм
- Широкий температурный диапазон работы -30...+50°C
- Легкий пластиковый корпус из ударопрочного полистирола выполнен по стандарту IP65
- Возможность переключения единиц измерения «ММ»/«INCH»
- Низкое энергопотребление
- Использование сухих элементов или аккумуляторов стандартного типоразмера AA
- Высокая надежность и ударопрочность
Дополнительные возможности ультразвукового толщиномера А1208:
- Запись показаний с возможностью просмотра и коррекции
- Звуковая индикация приема эхо-сигналов
- Вибрационная индикация
- Трехуровневая индикация качества акустического контакта
- Индикация состояния батареи питания
- Автоматическое выключение питания
- Функция автоматической адаптации к ультразвуковым преобразователям
- Надежный корпус из легкого ударопрочного пластика
- Изменяемая дискретность 0,1 или 0,01 мм. позволяют оператору получать результаты с максимальной точностью
- Новая функция задания границ диапазона измерения за счет встроенного СТРОБА
Режимы работы:
- Режим НОРМА
Предназначен для оперативного определения толщины изделия с возможностью установки диапазона срабатывания АСД и определения отклонения толщины металла от допустимых значений.
Существует возможность проведения измерений толщины с индикацией остаточной толщины объекта контроля в процентах от предварительно установленного значения, путем задания верхнего предела толщины, соответствующего 100%, и нижнего – соответствующего браковочной норме.
Удобство работы обеспечивают:
- звуковая и виброиндикация, изменяемая цветовая гамма при выходе результатов измерений за границы допустимых значений
- наглядное представление шкалы глубиномера
- Режим ПАМЯТЬ
Предназначен для оперативного определения толщины изделия с возможностью записи результатов в энергонезависимую память прибора, рассчитанную на 50 000 результатов измерений.
При записи результатов существует возможность распределения их по группам, что создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
Оперативный просмотр записанных результатов позволяет, наблюдать на дисплее созданные группы с нумерацией ячеек, в которых записаны значения измерений.
Существует возможность коррекции записанных результатов в случае необходимости проверки полученных значений толщины. Любой сомнительный результат можно перезаписать на новое значение.
- Режим ДОПУСК
Предназначен для оперативного определения отклонения толщины изделия от допустимых норм, указанных в нормативных документах.
Результаты измерения отображаются на дисплее прибора в виде разницы между номинальной и реальной толщиной объекта контроля.
Существует возможность установки диапазона срабатывания АСД при отклонении результатов измерений от допустимых значений.
Удобство работы обеспечивают:
- звуковая и виброиндикация, изменяемая цветовая гамма при выходе результатов измерений за границы допустимых значений, что наблюдается в виде знаков «плюс» и «минус» на дисплее прибора
- наглядное графическое представление шкалы результатов измерений с отображением номинальной толщины объекта контроля и, заданных в меню прибора, допустимых значений минимального и максимального отклонения от номинала
Технические характеристики ультразвукового толщиномера А1208:
Диапазон измерения толщины (по стали), мм |
0,7...300 |
|
Основная погрешность измерения толщины, мм: |
||
-в диапазоне 0,70...1,50мм |
±0,10 |
|
-в диапазоне 1,51...9,99мм |
±0,05 |
|
-в диапазоне 10,0...50,0мм |
±0,10 |
|
-в диапазоне 50,0...300,0мм |
±0,20 |
|
Диапазон настроек скорости ультразвука, м/с |
1000...9000 |
|
Продолжительность работы (от сухих элементов), час |
35 |
|
Диапазон рабочих температур, °С |
-30...+50 |
|
Габаритные размеры, мм: |
120х65х25 |
|
Масса прибора не более, кг |
0,155 |
Комплект поставки:
- Электронный блок
- Совмещенный износоустойчивый преобразователь ПЭП на 2,5 мГц
- Калибровочный образец (встроен в корпус прибора)
- Руководство по эксплуатации
- Сумка
По спецзаказу: раздельно-совмещенный ПЭП на 10 мГц
